一、用途
露点仪是根据标准GB/T11944《中空玻璃》要求的中空玻璃的检测仪器。适用于中空玻璃、真空玻璃及密封玻璃制品的露点检测，用于玻璃工企业等。
二、使用仪器
中空玻璃露点仪（干冰）
三、结构原理
仪器是由铜座玻璃管、压紧装置和低温数显温度计组成。通过铜座和被检测样品的接触，使样品表面局部冷却，当到固定温度后，里面水气在冷点部分结露或结霜。干冰法露点仪主要检测样品在某一温度下是否结露或结霜。
四、操作方法
1.将样品在23±2℃，相对湿度30~75%的条件下放置一周后进行测试，测试时样品水平或垂直放置；
2.在露点仪玻璃管注入约50mm高的乙醇或丙醇，将温度计放入玻璃管内，打开数显温度计的开关，向玻璃管中多次少量加入干冰，观察露点仪的温度，继续加入干冰使温度等于或低于-40℃，并在实验中保持该温度；
3.在样品表面倒少许乙醇或丙醇，
a.样品水平放置时，将露点仪与样品表面紧密接触，保持固定的时间。

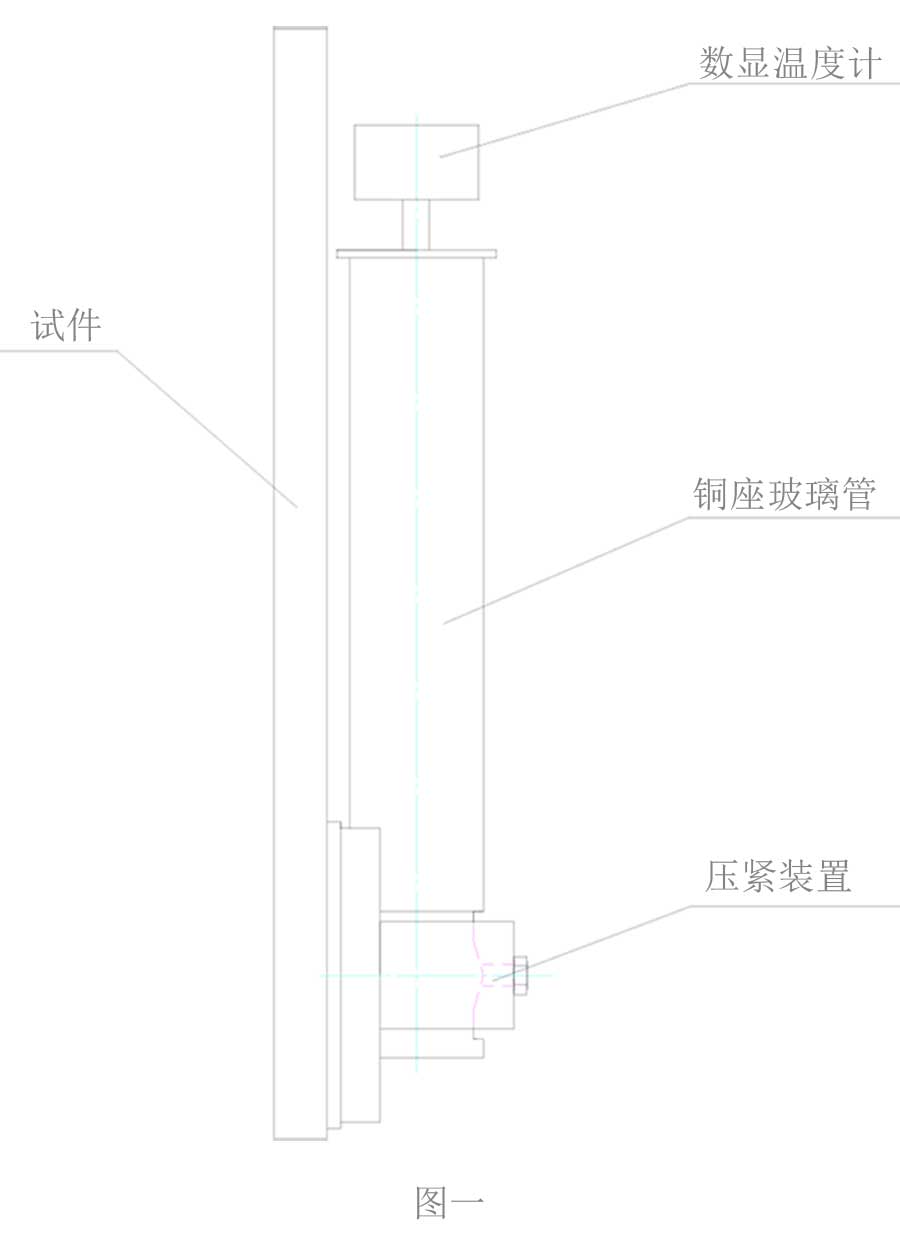

b.样品垂直放置时，用压紧装置把露点仪与样品接触，保持固定的时间。（见图一）
c.时间长短由玻璃的厚度决定，参看下表：
原片玻璃厚度mm 接触时间/min
≤4 3
5 4
6 5
8 7
≥10 10
4.移开露点仪，观察玻璃样品的内表面有无结霜或结露；
5.记录实验结果。
五、干冰制取袋的使用
将干冰制取袋套在液态二氧化碳瓶的出气口上，并用袋口的绳子将制取袋绑在出气口上。将钢瓶平放在桌子或凳子上，将钢瓶底部抬起约30度角，使出气口朝向地面，打开钢瓶的阀门约10秒钟，使液态二氧化碳流入制取袋中，流出的二氧化碳即可变成干冰，制取完毕后关闭钢瓶阀门。
注意：如果钢瓶的阀门处有导管连接到钢瓶底部，则在制取过程中要使钢瓶直立。钢瓶中二氧化碳压力大、温度低，可向二氧化碳的销售放咨询操作事宜。
六、仪器维护
1.数显温度计使用完后应关闭开关；
2.数显温度计由两节电池供电，拧开温度计的螺丝可换电池；
3.干冰一次加入量不要过多，以防乙醇或丙醇外溢；
4.仪器应轻拿轻放以防接触面和玻璃管的损坏；
5.检测完后，将乙醇或丙醇倒出，擦干仪器表面，放置于安全处。
七、温度仪表标定和修正
1．参数说明
名称 内容 取值范围 备注
oA 密码 0～9999 注1
in-A 零点修正值 －1999～9999 注2
Fi 满度修正值 0.000～9.999 注2
FLtr 数字滤波系数 1～20 注3
注1：当密码设定为1111后，进入后面的参数，详细设置方法参见下一章节的操作说明
注2：调校可以减小零点和满度误差，提高系统的测量精度。通过零点修正值和满度修正值实现。
调校时应先进行零点修正，再进行满度修正。
（in-A）—— 零点修正值。出厂设置一般为0
显示值 = 零点修正前的显示值 +
（Fi）—— 满度修正值。出厂设置一般为1.000
显示值 = 满度修正前的显示值 ×
注3：用于克服信号不稳定造成的显示波动，设定的值越大，作用越强，但对输入信号的变化反映越慢
当电池电量过低时，右下角的小数点会闪烁，提示换电池。
2．按键说明
名 称 说 明
测量状态下，按住2秒钟以上不松开则进入设置状态
设置键● 设置状态下，显示参数符号时，按住2秒以上返回到测量状态
在参数设置状态下，存入修改好的参数值
设置状态下：
左键 ◄ （1）调出原有参数值
（2）移动修改位
增加键▲ 设置状态下增加参数数值或改变设置类型
减小键▼ 在设置状态下减小参数数值或改变设置类型
3．密码设置方法
① 按住设置键●不松开，进入设置状态，显示
② 按◄键进入密码修改状态，通过▲键、▼键、和◄键的配合，将其修改为1111
③ 按●，密码设置完成
★密码在仪表上电时将自动清零
4．参数的设置方法
①设定参数之前，先按上面的方法设置密码。
②按▲键、▼键选择需要设置的参数，显示的是参数符号。
③按◄键调出当前参数原设定值，闪烁位为修改位
④通过◄键移动修改位，▲键增值，▼键减值，将参数修改为需要的值
⑤按●键存入修改好的参数，并转到下一参数
重复②~⑤步，可设置本组的其它参数。
进入设置后1分钟无按键，仪表自动退回到测量状态并将密码清零
5．退出设置
在显示参数符号时，按住设置键 ● 不松开，即可退出设置状态，回到测量状态。
