一、概述
柔性位移传感器是一种埋入式电感调频的位移计，由位移计、锚固卡、柔性测杆及测杆的柔性保护套等部件组成，用于建筑、铁路、水电、大坝等工程领域的土工布及土工格栅等的变形测量相对位移变化的测量。
二、连接仪表
A.直接连接：综合测试仪配传感器连接口，对于配备插头的位移计可直接接入仪表测量。 注：位移计可焊接插头，连接方法为：1红线、2黄线、3蓝线、4绿线。（数字对应插头上标识的数字）
B.夹子线连接：综合测试仪配连接线，可将连接线与柔性位移传感器用夹子将颜色相同的线一一对应连接。
C.与采集系统连接：将位移计四根导线接入采集系统的通道内，连接方法为：A-红线、B-黄线、C-蓝线、D-绿线。
三、安装及埋设
1、柔性位移计装前，先检查阅读柔性位移计和综合测试仪说明，了解柔性位移计具体参数，熟悉综合测试议使用操作。
再将柔性位移计与综合测试仪用夹子线将颜色相同的测试导线一一对应连接，综合测试仪显示屏应显示“ 传感器编号” 、“ 时间”、“位移”、“差值”、“温度”（温度传感器），拉动位移测杆，观测综合测试仪“位移”、“差值”是否发生改变。
检查柔性位移计安装附件（夹具、紧固螺钉）是否齐全。确定柔性位移计及测试导线在运输过程中是否被损坏或丢失。
2、安装时间确定
待木工格栅、土工布铺设好后，选择无雨、雪天气进行安装。
3、布点
根据方案，用卷尺进行测量，确定测试点。
4、装前辅助作
准备好安装所需要使用到的工具（十字起、裁纸刀、电钻、尼龙绳）、PVC钢丝软管、综合测试仪和适量无粗颗粒细砂或中砂。
5、安装

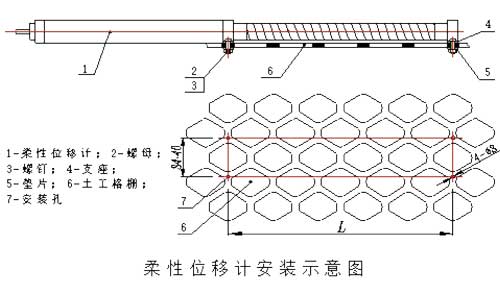

安装时，将柔性位移计跟综合测试仪用夹子线连接好。以对安装过程进行控制，柔性位移计应顺向采用配套安装夹具、螺杆牢固固定在土工格栅网肋处或土工布上，将土工格栅网肋或土工布夹于柔性位移计安装座与夹片之间。先用十字起拧松两安装座紧固螺杆，取下夹片，用电钻在待安装柔性位移计的土工格栅或土工布上打好安装孔。将一端安装座牢固固定好。观察综合测试仪读数，将柔性位移计大概拉伸到量程的1/2左右（使测量拉伸或压缩方向的变形），再用电钻打好另一端安装孔。将另一端安装座固定好，并用细砂将柔性位移计底部垫平。在其周围覆盖20cm的细砂或中砂压实。做好柔性位移计安装记录（实验段面、测点位置、实验编号、柔性位移计编号、埋设安装日期、天气状况及安装人员），并存档。关闭综合测试仪，断开柔性位移计与综合测试仪的连接，安装下一个柔性位移计。（安装示意图）
6、保护

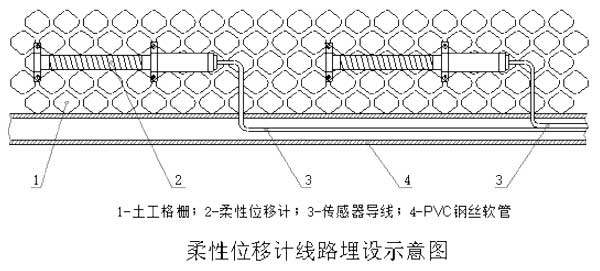

待该实验段面柔性位移计安装完，其测试导线应套上PVC钢丝软管进行保护，并从观测箱一侧引出路基（将所准备好的尼龙绳穿过PVC钢丝软管，把PVC钢丝软管布置好于柔性位移计一侧。根据柔性位移计的安装位置，用裁纸刀在PVC钢丝软管相应位置上开好引线孔。将柔性位移计导线线头绑扎在尼龙绳上，拉动绳索，将导线经引线孔拉入管内，直到导线线头拉出管口。整理好管口外导线。）引入观测箱内。（线路埋设示意图）
7、柔性位移计校零、取初值
Ａ.将柔性位移计连接好综合测试仪，开机，仪器显示“位移”、“差值”、“温度”（温度型传感器）。
Ｂ.通过调节方向键把光标移到“调零”指令处，按确认键选择“是”，综合测试仪显示“差值”应为０，按保存键进行数据保存。并作好人工记录，存档。
8.制作相应标示牌插在柔性位移计安装位置及导线布置位置，以作标示。
在柔性位移计上方填筑层较薄的情况下，柔性位移计附近１米范围内土方或碎石应用人工摊平，及小型机具碾压不得采用机械推土碾压。
9、根据测试要求进行测试
若柔性位移计用自动综合采集系统进行数据采集，在柔性位移计校零后，将其导线（四芯屏蔽线）接于自动化采集系统通道内（红线－Ａ 黄线－Ｂ 蓝线－Ｃ 绿线－Ｄ），接入采集单元，设定自动采集。
