产品介绍：

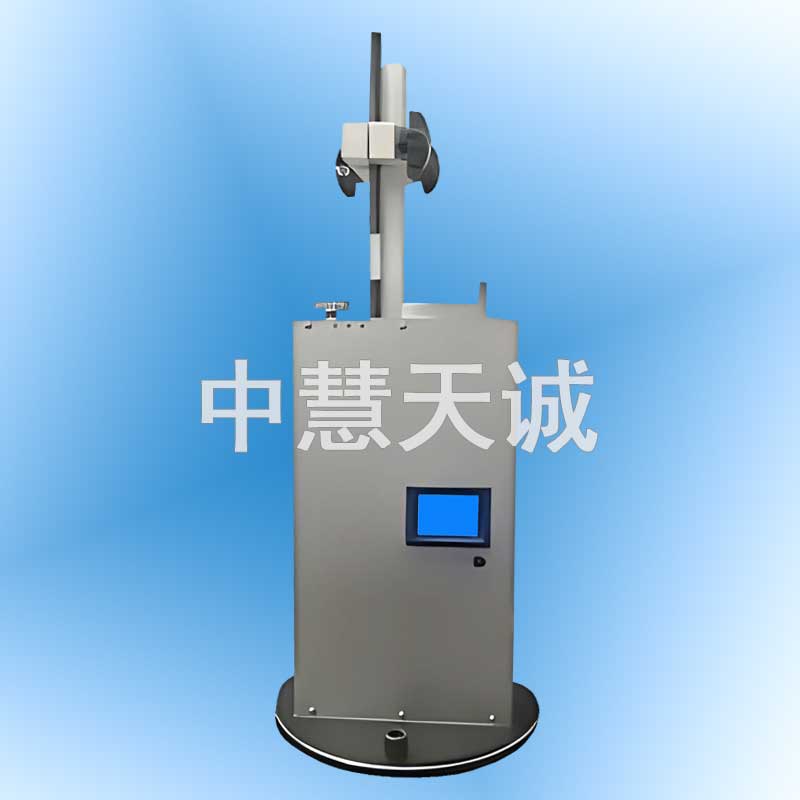

数显引伸计标定仪是手轮驱动式数字仪表液晶显示的位移测微仪器。是按JJG762引伸计检定规程要求，用于对引伸计的标定，也用于位移传感器的检定及相应百分表、千分表的检定。
结构特点及读数方式：
本仪器由星形变速手轮、精度0.0001MM，光栅尺、及测量支架组成。该标定仪是积木式结构。光栅尺及支臂以多种方式或位置组合，同时配有加长立柱附件，配有圆柱、板、刀片等多种形式的分离试样，进行多种规格型号引伸计的计量标定。用户可根据测试需要，配件进行微变形量计量。
微分测头由滑动量杆、量杆套筒、读数内筒、读数外筒及高精密螺纹付组成。量程为30mm；
MIN分度（液晶显示）0.0001mm；1MM外显示0.001mm。
示值误差：
量程0.5mm以内≤0.1μm
量程0.5mm以上≤0.10%逐点相对误差
适用标准：
JJF1096-2002引伸计标定器校准规范
ISO9513:1999金属材料单轴试验用引伸计标定
JJG762-1992 引伸计检定规程
可进行0.5%引伸计的标定
使用说明：
按照JJG762-92引伸计检定规程要求，进行引伸计的检定：
1.根据被检引伸计的规格型号及测试的试样规格，选择与测试试样分离试样。
2.调整两测量支臂的位置，得到检定空间；调整两测量支臂上偏心卡簧位置以使两分离试样，同轴；调整测微头与下底座的距离，以及测微头的行程。调整好后注意旋紧所需固紧部位，在检定过程中除运动位移的部分外，不能有其它滑动或松动。
3.引伸计检定范围及检测点的选择与测试：
（1）检定范围应根据引伸计需要测试材料的，参数决定。例如，使用50mm标距引伸计测试钢材试样的σP0.2数据，请选择1mm的检定量程。如果测量n值则需要检定25mm的检定量程。
（2）对检定点的选择，一般每个范围不少于8点。对于上述选例在1mm的检定量程内，检定10点，即每0.1mm检一点。
（3）检定引伸计时用整数刻度倍读法，不要用游标估算读数或小数尾数读数，因为每十点读数已造成了读数的疲劳，估算读数或小数尾数。
读数会加剧测量误差的产生。
4.加长立柱的使用：在使用立柱检定引伸计时，该引伸计的标距空间时，取掉基本立柱上保护帽，将加长立柱插入主立柱对准V型槽，旋紧上螺丝。
测量附件：
组合校准杆2件。用于组合多种模拟分离试样。
刀片4件。装置于组合校准杆上：用于COD或JIC夹规检定。
横试片2件。装置于组合校准杆上：用于横向引伸计的检定。
板件2件。装置于组合校准杆上：用于模拟板材试样的检定。
φ10×100杆1件。置于上支臂卡簧孔内用于模拟10mm以上直径试样的检定。
φ10×50杆件1件。置于测微头连接套内用于模拟10mm以上直径试样的检定。
φ10/φ5×100变径杆1件。置于上支臂卡簧孔内用于模拟5mm以下直径试样的检定。
φ10/φ5×50变径杆1件。置于上支臂卡簧孔内用于模拟5mm以下直径试样的检定。
170㎜加长立柱1件。用于延长标定仪的高。
联接套1件。置于微分测头滑动量杆φ10端头上，连接分离试样进行检定。
为调试及安装，仪器配有14号呆扳手、3号内六角扳手、一字头、十字头螺丝刀。
