产品介绍：
引伸计标定仪是机械式位移测微仪器。是按JJG762-2007引伸计检定规程及JJF1096-2002引伸计标定器校准规范的要求，用于对引伸计的标定，也用于位移传感器的检定及相应百分表、千分表的检定。
适用标准：
JJF1096-2002 引伸计标定器校准规范
ISO9513:1999 金属材料单轴试验用引伸计标定
JJG762-2007 引伸计检定规程
可进行0.5，引伸计的标定
结构特点及读数方式：

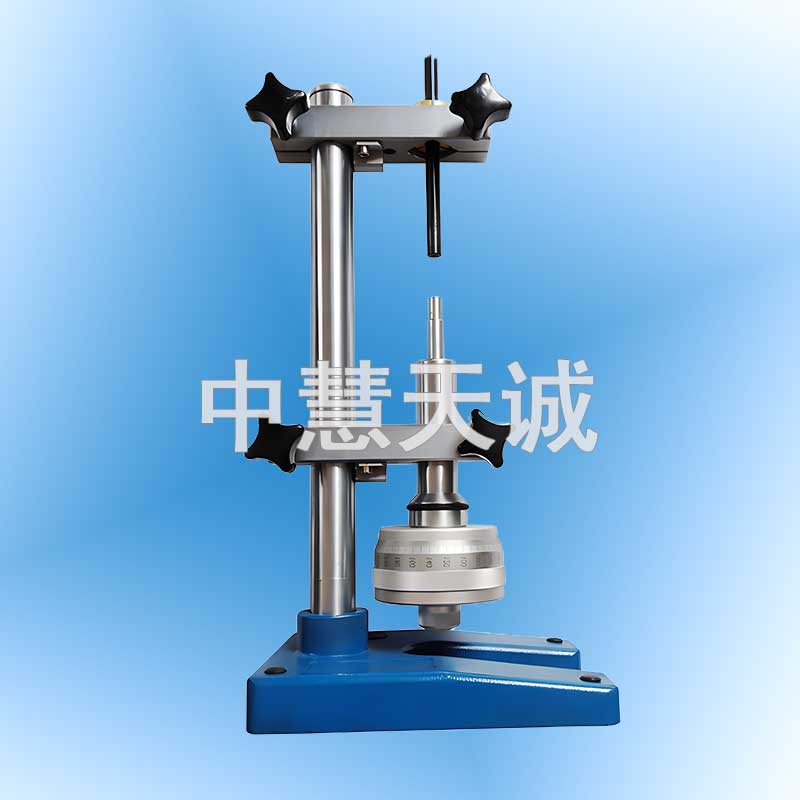

1.本仪器由微分测头及测量支架组成。该标定仪是积木式结构。将微分测头及支臂以多种方式或位置组合，同时配有加长立柱附件，配有圆柱、板、刀片等多种形式的分离试样，可进行多种规格型号引伸计的计量标定。用户还可以根据自己的测试需要，配置，配件进行微变形量计量。
2.微分测头由滑动量杆、量杆套筒、读数内筒、读数外筒及螺纹付组成。其量程为25mm；MIN分度（游标分度）0.0002mm；旋转外筒分度0.002mm。
位移变化读数为：
L=（a+0.001b+0.0001c）-（a0+0.001b0+0.001c0）
其中：a－内筒毫米刻线读数
b－外筒刻线读数
c－游标刻线读数
a0，b0，c0 为相应位移变化前读数
规格参数：
测量引伸计标距范围：Lmax 500mm
测量支座上支臂安装孔径：φ10；φ28
微分测头读数内筒轴向刻度：0.5mm/格
微分测头读数内筒游标刻度：0.0002mm/格
微分测头读数外筒圆周刻度：0.002mm/格
微分测头精度示值误差指标
量程0.5mm以内≤0.5μm
量程0.5mm以上≤0.10%逐点相对误差
使用说明：
按照JJG762－92引伸计检定规程及JJF1096-2002引伸计标定器校准规范的要求，进行引伸计的检定：
1.根据被检引伸计的规格型号及测试的试样规格，选择与测试试样的分离试样。
2.调整两测量支臂的位置；调整两测量支臂上偏心卡簧位置以使两分离试样，同轴；调整测微头与下底座的距离，以测微头的行程。调整好后注意旋紧所需固紧部位，在检定过程中除准许运动位移的部分外，不准滑动或松动。
3.引伸计检定范围及检测点的选择与测试：
（1）检定范围应根据引伸计需要测试材料的，参数决定。例如，使用50mm标距引伸计测试钢材试样的σP0.2，数据，请选择1mm的检定量程。如果测量n值则需要检定25mm的检定量程。
（2）对检定点的选择，一般每个范围不少于8点。对于上述选例在1mm的检定量程内，检定10点，即每0.1mm检一点。
（3）检定引伸计时用整数刻度倍读法，不要用游标估算读数或小数尾数读数，估算读数或小数尾数读数会加剧测量误差的产生。
4.加长立柱的使用：在使用立柱检定引伸计时，取掉基本立柱上保护帽，将加长立柱插入主立柱对准V型槽，旋紧上螺丝。
测量附件：
组合校准杆2件。用于组合多种模拟分离试样。
刀片4件。装置于组合校准杆上：用于COD或JIC夹规检定。
横试片2件。装置于组合校准杆上：用于横向引伸计的检定。
板件2件。装置于组合校准杆上：用于模拟板材试样的检定。
φ10×100杆1件。置于上支臂卡簧孔内用于模拟10mm以上直径试样的检定。
φ10×50杆件1件。置于测微头连接套内用于模拟10mm以上直径试样的检定。
φ10/φ5×100变径杆1件。置于上支臂卡簧孔内用于模拟5mm以下直径试样的检定。
φ10/φ5×50变径杆1件。置于上支臂卡簧孔内用于模拟5mm以下直径试样的检定。
170mm加长立柱1件。用于延长标定仪高度。
联接套1件。置于微分测头滑动量杆φ10端头上，连接分离试样进行检定。
仪器配有14号扳手、3号内六角扳、一字头、十字头螺丝刀。
仪器维护：
1.上、下支臂拆装时，以防定位钉或钢球的脱落，抱紧卡口过紧只允许用螺钉顶开。
2.仪器出厂时微分头精度已调校，使用中不要自行拆卸。
3.应在清洁环境使用，并注意随时保持仪的清洁。
