产品介绍

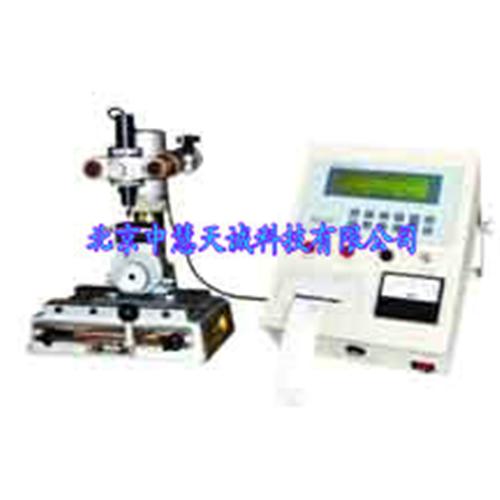

仪器主要用于圆柱滚子、圆锥滚子、滚针及轴承内外套圈滚道凸度、直线度、对数曲线、滚子球基面曲率半径的测量。仪器是台简单的两坐标测量仪，其机械部分由一个高精度的工作台做测量基准，工作台沿X方向的移动由电机拖动或人工手动拖动，X方向采用高，性的光栅传感器，Z方向采用高精度电感传感器；电气部分采用高性能的单片机系统，中文液晶操作界面，具有数据采集、数据计算处理、工件自动找平、自动对称删减导角尺寸、实测曲线显示、理论对数曲线和实测曲线对比显示、超差报警、打印、通讯等功能。仪器操作简单，稳定，，适合于车间现场、工序间和计量室使用。
，特点
操作简单，测量效率高
液晶屏直接显示数据和轮廓图形
精度高，稳定，
价格低廉，经济实用
，参数
测量对象：圆锥滚子、圆柱滚子、滚针、套圈内外滚道
测量范围：滚子直径Φ5-80mm，长度≦120mm，套圈外径≦350mm
滚子测量参数：凸度值、凸度位置、角度差、直径、球基面曲率半径、对数曲线
滚道测量参数：凸度值、凸度位置、对数曲线
凸度量程：100μm，分辨率0.1μm
X方向量程：100mm，分辨率2.5μm
测量速度：自动型1mm/秒，手动型5-10mm/秒
示值稳定性：≦0.2 um
对称分析：实测曲线可左右对折显示、打印
对比分析：理论对数曲线和实测曲线可同时显示、打印。
