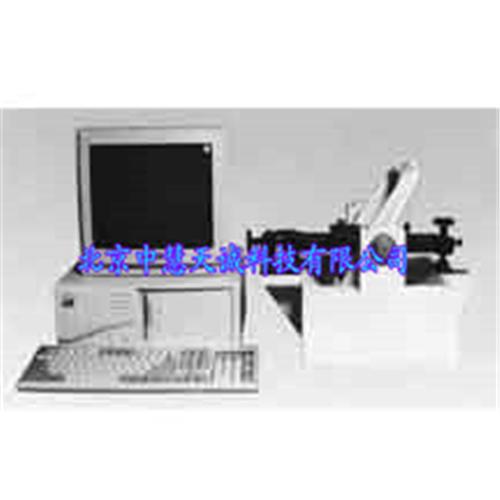

产品简介:
轴承套圈沟曲率测量仪是用来测量向心球轴承内、外套圈沟道曲率半径及沟形偏差的，仪器，曾荣获机械工业部，进步三等奖。近年来，我们在原有机型的基础上，进行了较大的改进，使操作%加简便，故障率大大减少，，性能得到显著提高。
仪器特征
该仪器采用，座标/半径比较测量法，即通过精密轴系、移动工作台、高精度传感器，将被测沟道轴向截面的实际轮廓与%圆弧相比较，测量精度高，比X-Y座标/直接测量法有较明显的优点；
数学模型完善，计算精度高，并采用自动消偏心功能，既提高了测量精度，又降低了工件调整难度，简化了操作，提高了测量效率；
精密基准轴系、高精度传感器、精密工作台、调整均匀无间隙等精心设计制作的测量系统，，了测量的高精度及高，性；
通过微型计算机驱动步进电机，带动传感器进行数据的自动采集、分析计算，可即时显示测量数据及图形，并可打印输出。适用于车间检查站、计量室和精密试验室。
仪器用途
在磨加工、超精加工工序间，通过对套圈沟道曲率半径及沟形偏差的测量，为分析加工，，调整设备提供，的依据；
对成品轴承抽样检查，为质检及设计部门提供详细的分析数据；
对球头刮色样板进行校正。
，参数
测量范围：R2～8mm
沟曲率半径套圈外径：Φ13～140mm
沟道中心高：<13mm
测量曲率半径：±5μm
示值误差：5μm
示值重复性：5μm
测量沟形偏差：±0.2μm
示值误差：0.2μm
示值重复性：0.2μm
，摆角：±40°
测 量 力：0.10～0.15N
