• 产品介绍：

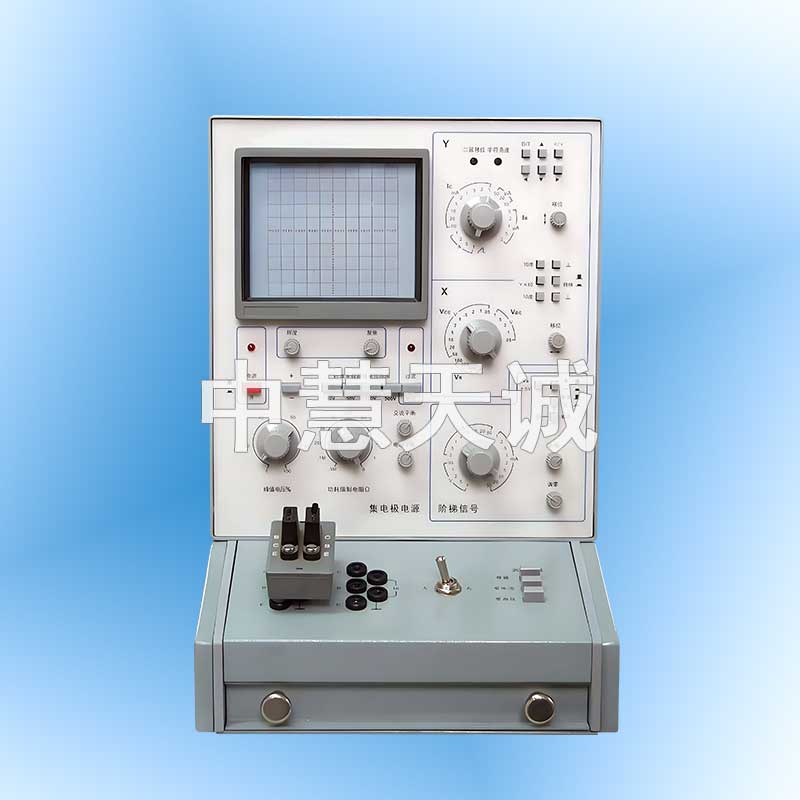

  半导体管特性图示仪是测量半导体器件直流及低频参数的仪器，通过示波管屏幕及标尺刻度，反映器件的特性曲线，用于半导体器件生产厂进行半导体器件的检测。
  本仪器测量电流20A，电压5000V，集电极扫描电压分20V、500V及5000V（直流）。根据输出电流的增加输出形式从低速（100Hz）到高速（500Hz）。在PNP与NPN型管进行转换时，零点自动移位。
  规格参数：

  X轴系统
  工作方式：分集电极电压(Vc)，基极电压(Vb)，二极管电压(Vd)和阶梯信号四类
  位移范围：大于10度
  集电极电压偏转因数：20mV/度-20V/度，1-2-5序共10挡，误差≤±3%
  基极电压偏转因数：20mV/度-1V/度，1-2-5序共6挡，误差≤±3%
  二极管电压偏转因数: 100V/度-500V/度，1-2-5序共3挡，误差≤±3%
  阶梯信号偏转因数: 1阶/度，误差≤±5%
  Y轴系统
  工作方式：分集电极流(Ic)，三端稳压电路输出电压，和阶梯信号三类
  位移范围：大于10度
  集电极电流偏转因数：10uA/度-2A/度，1-2-5序共17挡，误差≤±3%
  三端稳压电路输出电压：1V/度-5V/度，1-2-5序共3挡，误差≤±3%
  阶梯信号偏转因数：1阶/度，误差≤±5%
  阶梯信号源
  工作方式：分恒压源和恒流源两类
  极性：正或负

  阶梯电流源：1mA-200mA/阶 1-2-5序共17挡，误差≤±5%
  阶梯电压源：20mV/度-1V/度 1-2-5序共6挡，误差≤±5% (源内阻100Ω)
  1-10 连续步进
  集电极扫描电源
  额定电压范围及容量：
  0-20V，20A
  0-500V，0.5A
  0-5000V，0.002A
  极性：正或负

  方式：
  0-20v范围 (Y轴 0.001~5mA/度) 100Hz
  0-20v范围 (Y轴 10~50mA/度) 500Hz
  0-20v范围 (Y轴 0.1~0.5A/度) 100Hz间歇(8mS)扫描
  0-20v范围 (Y轴 1~2A/度) 50Hz间歇(18m)扫描
  0-500v范围 (Y轴 0.001~5mA/度) 100Hz
  0-500v范围 (Y轴 10~50mA/度) 100Hz间歇(8mS)扫描
  0-5000v范围，直流
  显示系统
  工作面：80mm×80mm(标尺)
  分度：1度(X)=8mm 1度(Y)=8mm
