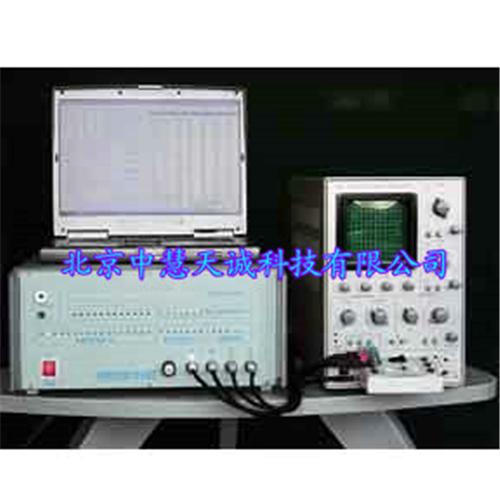

产品简介:
半导体管特性图示仪校准仪主要是用来计量、校准%种%型半导体管特性图示仪的主要指标，(也可用做直流信号源)，本机可输出0.1V~500V(1.2.5分档)的标准直流电压信号以计量图示仪X轴电压测试系统；
可输出10uA~20A（1、2、5分档）的标准直流电流信号，以计量图示仪Y轴电流测试系统；
可计量图示仪1uA-200mA/阶与10mV-1V/阶(10阶)的阶梯信号；可计量图示仪4000V的直流电压源。
半导体管特性图示仪校准仪的改进型，该机在原机的基础上增加了计算机控制挡位选择，并可实现误差计算并存储在相应的位置，%档计量完毕后可以把计量后的%档误差值自动填写到相应的表格并可打印、存盘。
校准仪含标准电压源与电流源输出到图示仪相应的档位以计量图示仪的测量系统%档误差。
校准仪含阶梯电压，阶梯电流计量系统，并可识别档位，当挡位不对时有提示。
仪器性能
额定使用条件及规格
环境温度：10°C-30°C
相对湿度：30°C（20-75 ）% RH
大气压力：86 KPa-106 KPa
交流供电电压：220V ±10%
交流供电频率：50Hz ±5%
外电磁场：应避免
通 风：应较好
阳光照射：应避免直射
外形尺寸：410mm×180mm×460mm
整机重量：15Kg
预热时间：15分钟
工作时间：连续工作8小时
工作位置：水平放置或正面仰角小于20°放置
，性能
Vc电压精度如下
误差 负载电流
0.1V ≤±(0.3%+300uV) ≤0.2mA
0.2V ≤±(0.3%+500uV) ≤0.3mA
0.5V ≤±(0.3%+900uV) ≤0.4mA
1V ≤±(0.3%+900uV) ≤0.5mA
2V ≤±(0.3%+1.5mV) ≤1mA
5V ≤±(0.3%+4mV) ≤5mA
10V ≤±(0.3%+9mV) ≤5mA
20V ≤±(0.3%+15mV) ≤5mA
50V ≤±(0.3%+40mV) ≤5mA
100V ≤±(0.3%+90mV) ≤5mA
200V ≤±(0.3%+150mV) ≤1mA
500V ≤±(0.3%+400mV) ≤1mA
VB电压精度如表
标称值 误差 负载电流
0.1V ≤±(0.3%+300uV) ≤0.2mA
0.2V ≤±(0.3%+500uV) ≤0.3mA
0.5V ≤±(0.3%+900uV) ≤0.4mA
1V ≤±(0.3%+900uV) ≤0.5mA
2V ≤±(0.3%+1.5mV) ≤1mA
5V ≤±(0.3%+4mV) ≤5mA
10V ≤±(0.3%+9mV) ≤5mA
Ic电流精度如表
标称值 误差 负载电压
10mA ≤±(0.3%+30nA) ≤2V
20mA ≤±(0.3%+50nA) ≤2V
50mA ≤±(0.3%+90nA) ≤2V
100mA ≤±(0.3%+150nA) ≤2V
200mA ≤±(0.3%+300nA) ≤2V
500mA ≤±(0.3%+900nA) ≤2V
1mA ≤±(0.3%+1mA) ≤5V
2mA ≤±(0.3%+1.5mA) ≤5V
5mA ≤±(0.3%+4mA) ≤5V
10mA ≤±(0.3%+9mA) ≤5V
20mA ≤±(0.3%+15mA) ≤5V
50mA ≤±(0.3%+40mA) ≤5V
100mA ≤±(0.3%+90mA) ≤5V
200mA ≤±(0.3%+150mA) ≤5V
500mA ≤±(0.3%+400mA) ≤5V
1A ≤±(0.3%+1.5mA) ≤2V
2A ≤±(0.3%+3mA) ≤2V
5A ≤±(0.3%+15mA) ≤2V
10A ≤±(0.3%+30mA) ≤2V
20A ≤±(0.3%+50mA) ≤2V
阶梯电压精度如表
标称值 误差
10mV/阶 ≤±(0.3%+30mV/阶)
20mV/阶 ≤±(0.3%+50mV/阶)
50mV/阶 ≤±(0.3%+90mV/阶)
0.1V/阶 ≤±(0.3%+90mV/阶)
0.2V/阶 ≤±(0.3%+0.15mV/阶)
0.5V/阶 ≤±(0.3%+0.4mV/阶)
1V/阶 ≤±(0.3%+900mV/阶)
阶梯电流精度如表
标称值 误差
10mA/阶 ≤±(0.3%+50nA/阶)
20mA/阶 ≤±(0.3%+90nA/阶)
50mA/阶 ≤±(0.3%+150nA/阶)
100mA/阶 ≤±(0.3%+200nA/阶)
200mA/阶 ≤±(0.3%+400nA/阶)
500mA/阶 ≤±(0.3%+1mA/阶)
1mA/阶 ≤±(0.3%+2mA/阶)
2mA/阶 ≤±(0.3%+5mA/阶)
5mA/阶 ≤±(0.3%+10mA/阶)
10mA/阶 ≤±(0.3%+10mA/阶)
20mA/阶 ≤±(0.3%+40mA/阶)
50mA/阶 ≤±(0.3%+100mA/阶)
100mA/阶 ≤±(0.3%+200mA/阶)
200mA/阶 ≤±(0.3%+400mA/阶)
500mA/阶 ≤±(0.3%+1mA/阶)
1A/阶 ≤±(0.3%+3mA/阶)
2A/阶 ≤±(0.3%+5mA/阶)
