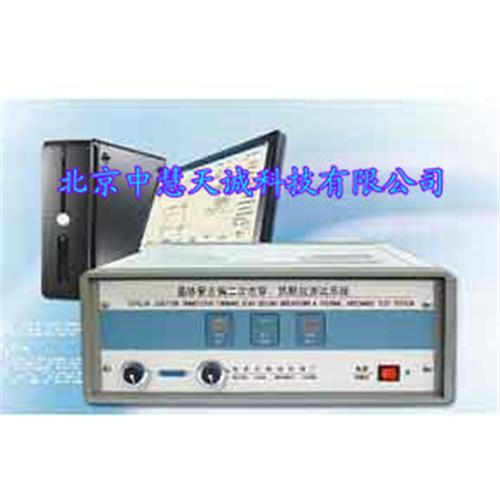

产品简介:
晶体三极管正偏二次击穿、热阻抗测试系统可测试%种型号中、大功率晶体管的二次击穿电压和热阻抗参数。系统软件基于微软视窗系统的操作环境，使您轻松掌握测试。
本系统采用计算机自动控制，为用户提供友好直观的操作界面，测试数据处理方便，自动绘制PD（热阻功率）曲线和二次击穿曲线，并求两曲线的交点，在该交点及其附近靠内一点测试器件的热阻值。
主要特点
正偏二次击穿电压测试可测试NPN型晶体三，管，热阻抗测试可测试%种型号中、大功率晶体管
测试方法灵活、开放：
灵活的M值测试，可控制测试过程中不测试M值而自行输入M值
可定时测试，稳态热阻测试也可定特定时间内，温差测试
加热电源可遥控也可手动
采用%微机控制，基于Windows系统的控制软件，具有友好的人机交互界面，窗口填表式编程，测试结果以表格及图形曲线方式显示，使您轻松掌握测试。
，指标
加热电压源：0-300V 负载能力：3.5A，可根据用户需要进行功率扩展，，到10A
加热电流源IH：
电流量程 分辨力 精度
-250mA-250mA 122uA ±(610uA+2%set)
±(250mA~2.5)A 1.22mA ±(6.1mA+2%set)
±(2.5A~3.5)A 12.2mA ±(61mA+2%set)
测量电流源IM
电流量程：-250mA~250mA
分 辨 力：122uA
精 度：±(244uA+0.5%set)
VBE电压表：
电压量程 分辨力 精度
-312.5~312.5mV 152.5uV ±(1.22mV+1%Rdg)
±(312.5~625)mV 305uV ±(1.22mV+0.8%Rdg)
±(0.625~1.25)V 0.61mV ±(2.44mV+0.3%Rdg)
±(1.25~2.5)V 1.22mV ±(2.44mV+0.25%Rdg)
VCE电压表
电压量程 分辨力 精度
-8.125~8.125V 3.97 mV ±(7.94mV+0.25%Rdg)
±(8.125~16.25)V 7.94mV ±(15.88mV+0.25%Rdg)
±(16.25~32.5) V 15.88mV ±(31.76mV+0.25%Rdg)
±(32.5~65) V 31.76mV ±(63.52mV+0.25%Rdg)
±(65~130) V 63.52mV ±(127.04mV+0.25%Rdg)
±(260~300) V 127.04mV ±(254.08mV+0.25%Rdg)
加热脉冲宽度
脉宽：1ms 2ms 5ms 10ms 20ms 50ms 100ms 200ms 500ms
1s 2s 5s 10s 20s 50s 100s 200s 500s 1000s 2000s 5000s
（1s以上的测试需要，测试盒使用高效散热器）
参考点温度测量
测量范围：10℃~125℃
精 度：±0.5℃
