产品介绍：
36根线磁控式工业锅炉水位显示控制报警装置主要用于工业锅炉的运行保护。可进行水位模拟显示及自动控制，高、低水位报警和低水位联锁保护停炉，同时还有“允许”或“不许”排污指示功能。当外接电接点压力表时可进行过压报警和连锁保护。
工作原理：

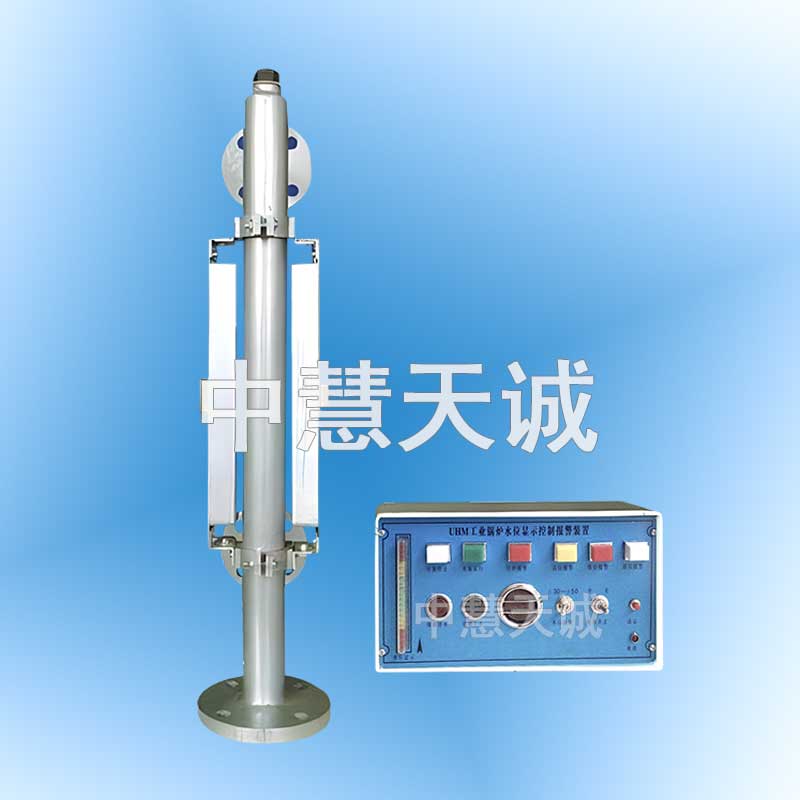

该装置包含传感器部分，外套筒部分和显示控制器三部分组成。
该装置投入运行时，通过水位计与锅炉筒体上汽水连管结合处连接三通，将锅炉内水位引到外套筒内，时外套筒内磁钢浮子随锅炉水位同步升降。该信号通过套筒外的传感器，将水位信号变成电信号传递给显示控制器，进行水位的模拟显示和自动控制。
产品特点：
1.指示灯使用发光二极管比使用灯泡寿命长。
2.传感器采用发光二极管模拟锅炉水位并且和报警器控制箱水位显示同步。
3.连线线位36根。
6.可根据用户要求调节水泵控制范围。
规格参数：
水位控制精度： 基本误差＜3% 重复误差＜2%
水位控制：（以200mm水位计为列其水位0位）
“水位选择”开关设置“±30”时水位控制范围±30mm(即水位下降到-30mm是启动水泵上水，升到30mm是停止上水）
“水位选择”开关置于“±50”时水位控制范围为±50mm（即水位下降到-50mm时启动水泵上水，升到50mm时停止上水）
报警水位：
高水位报警：+60mm
低水位报警：-60mm
低水位联锁保护性停炉水位：-80mm（锅炉水位计）
工作温度：0-55℃
相对湿度：85%
传感器工作压力和温度：
传感器筒内压力＜1.27MPa
温度＜193℃
传感器筒内压力＜2.45MPa
温度＜220℃
电源电压：~220V、50Hz
工作电压：DC12V
功率范围：15w
工作状态：连续
显示范围：±10mm每点亮一只发光二极管代表10mm左右水位。
