产品简介:
视频测角比较仪由光学测角比较仪目镜读数视频化；操作结构功能多样化改装而成。经由视频化改装的视频测角比较仪保留了原光学测角比较仪的功能与特性，其读取数值视频显示，同时可以设定数值的公差范围，由四条直线围成的方框显示。由于读数的视频显示，特别是方框围成的公差范围，使数值的拾取相当便利快捷，省工省力，减小人为的检测误差，特别适于大批量的检测工作。
仪器结构

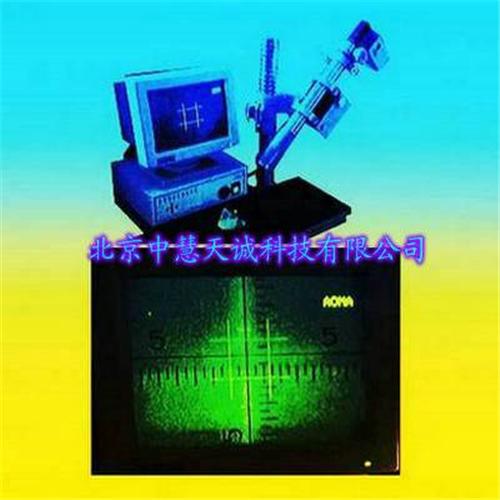

仪器由2秒自准光管；视频拾取光学系统；10英寸显示器；调控箱和仪器，支架组成。
2秒自准光管由2付卡具锁定在微动座上，可以沿轴向移动，亦可以绕轴转动360度。
微动座可使自准光管做小量水平摆动和小量垂直摆动。同时微动座还可以绕其轴在垂直方向作360度转动。经由螺旋导轨，微动座可使自准光管前后平移。
螺旋导轨固于升降座上，升降座沿螺旋丝杠使自准光管垂直平移（上下升降）。
从而自准光管可在6个自由度完成%项工作。
调控箱为仪器，电控制中心。供电、亮度调节等均由调控箱完成，特别是公差范围（图中的方框）的调整亦由调控箱的5个按钮实现。
仪器规格
物镜口径：42
物镜焦距：515
目镜焦距：17
放大倍率：28×
CCD摄像机：1/3”
显示器：单色10”
视场：固定标尺 ±7’
反射标尺：十字线
，读值：2”/格
平台尺寸：200×200
辅助平台：400×200×8
仪器尺寸：260×200×440
显示器尺寸：360×310×300
视频装置尺寸：260×200×90
光源：12V20W
显示器尺寸：360×310×300
