产品简介

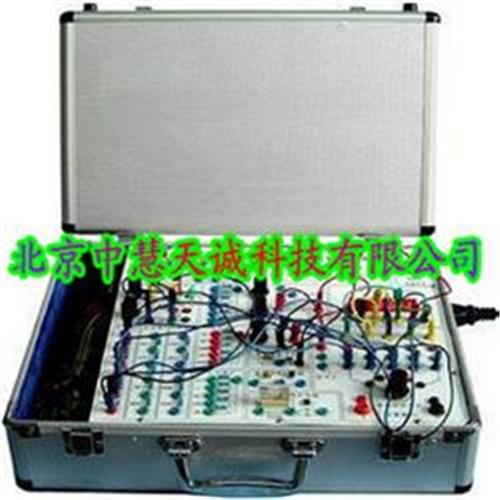

本仪器是利用三位半LED数字表的工作原理，通过给定的外围线路，让学生设计出直流数字电压表、直流数字电流表、交流数字电压表、交流数字电流表和欧姆表。让学生了解数字%表的工作原理、组成和特性等，掌握分压分流、整流滤波、过压过流保护等电路的原理。
实验内容：
1.设计多量程直流数字电压表，
量程为：DC，200mV、2V、20V、200V、1000V
2.设计多量程直流数字电流表，
量程为：DC，20mA、200mA、2A、20A
3.设计多量程交流数字电压表，
量程为：AC，200mV、2V、20V、200V、1000V
4.设计多量程交流数字电流表，
量程为：AC，20mA、200mA、2A、20A
5.设计多量程数字欧姆表，
量程为：200，2K，20K，200K，2M
，性能:
数字表驱动集成电路：ICL7107（三位半双积分式A/D转换器）
LED数码管类型：共阳，
数字表工作电压：DC，+5V
数字表工作电流：200mA
