产品介绍：
采用气压方式输送油样，保持磨粒原始状态。
输送油样的流量可在10-30ml/h内任意选择并设有快速挡。
铁谱片与磁铁表面的夾角可调，以满足不同粒度磨粒油样的选用。
双色显微镜具有透射、反射及偏振光照明，并配有多种滤色片。采用平场消色差物镜和平场目镜使光学系统成象清晰，观察舒适。亦可进行显微攝影。
工作原理

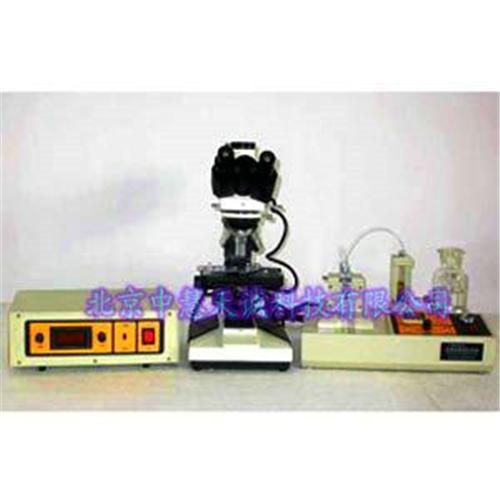

该系统包括制谱仪，双色显微镜，读数器三部份。其原理是利用高梯度强磁场将机器润滑油中鉄磁性磨粒分离出来，并按其粒度大小顺序地沉积在玻璃片上。然后通过双色显微镜观察磨粒的形态、大小，并进行成份分析，亦可用读数器进行磨粒复盖面积百分比的测定。
仪器包括三部分

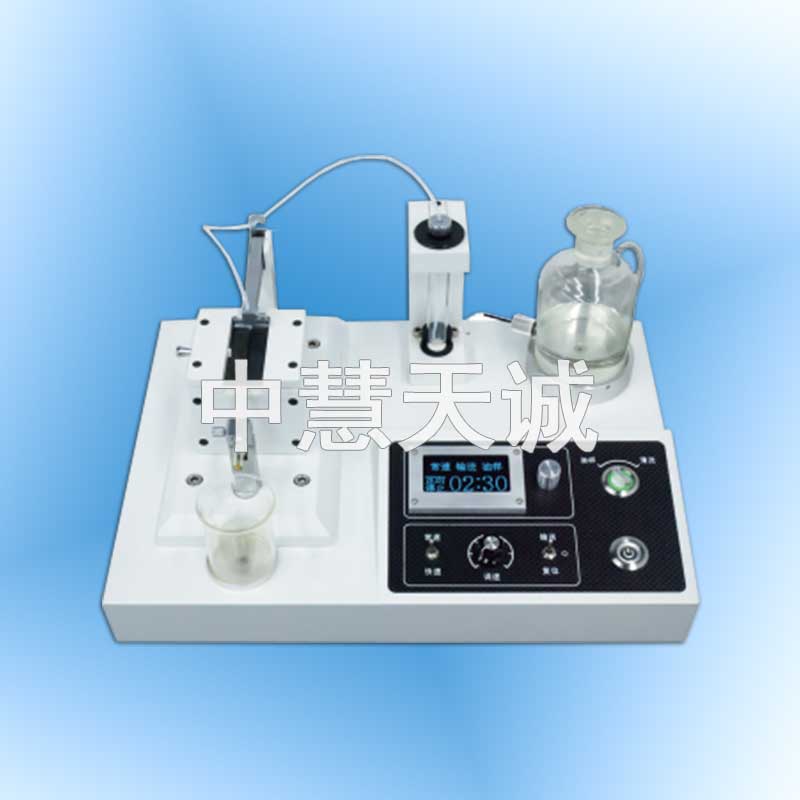

1.制谱仪
通过制谱仪可完成将取自机器润滑油油样中的磨粒分离并有序沉积在铁谱片上的工作。
其基本原理是利用微量压缩泵将经过，处理的油样，按规定的流速通过输油管流经放置在高梯度的强磁场上的特别玻璃基片，其中磨粒在磁力作用下克服粘滞阻力，依其自身大小顺序沉积在玻璃基片上，经对磨粒表面油液的清洗处理后制成铁谱片。
磨粒在磁场力的作用下克服粘滞力下沉，在其它因素如流量等均为常数的情况下，磨粒沉积下落的距离与其直径的平方成反比，即大磨粒先沉积、小磨粒后沉积。这样在铁谱片上油样开始滴落的部位沉积着大磨粒(一般>5μm)，在其下方5mm处则沉积着小磨粒(1～2μm)、而在以后的位置则沉积着亚微米，的磨粒。这样"成谱"排序的结果是分析铁谱不同于其它磁性分离方法的%到之处。
要，参数
磁场：MAX磁通密度 >1.5T
MAX磁场梯度 >5.0T/cm
油样输送：流量范围 15～30ml/h
快速 >100ml/h
铁谱片尺寸：0.17×24×60mm
铁谱片倾角：2°,3°,4°
输油管尺寸：∮2.3/∮1.7×410mm
定时器：90分种内任意设定
2.双色显微镜
又称铁谱显微镜。可完成对铁谱片上磨粒的形态观察、尺寸测量及成份分析。也可与测量读数器配套完成铁谱定量测量。
双色显微镜装有透、反射两亇光源。即可用透射光观察磨粒的轮廓，又可用反射光观察磨粒表面的形貌，也可同时使用。
高数值孔径的平场消色差物镜可有效分辨微米，磨粒。带有测量分划尺的目镜可对磨粒尺寸进行测量。
借助附加滤色片、偏振光照明可对磨粒进行成份分析。
，参数
物镜(平场消色差)：PL10×、PL25×、PL40×、60×
目镜(大视野)：WF10×、WF16×、平场分划10×(0.1mm格值)
目镜筒(三目镜)：转轴式，倾斜30°
转换器：四孔
戴物台纵横移动范围：纵向34mm 横向74mm
载物台上下移动手轮格值：0.002mm
攝影装置：4×对焦攝影装置
照明系统：透射光照明、反射光照明
偏振光照明：检偏振片、起偏振片
3. 测量读数器
测量读数器是与双色显微镜配套使用的。是可测量铁谱片上沉积磨粒数量的，定量设备。
利用双色显徵镜，物镜和反射照明，通过光电池接收光信号后将其转换为电信号，经电子线路处理及转換，测出铁谱片上的磨粒数量并用"复盖面积百分比"表示。
显示的数据通常用Al表示大磨粒区的读数，As表示小磨粒区的读数。
，参数
测 量 头：2CU025D光电池
显 示 屏：31/2位LED
读数精度：0.1%
