产品介绍：

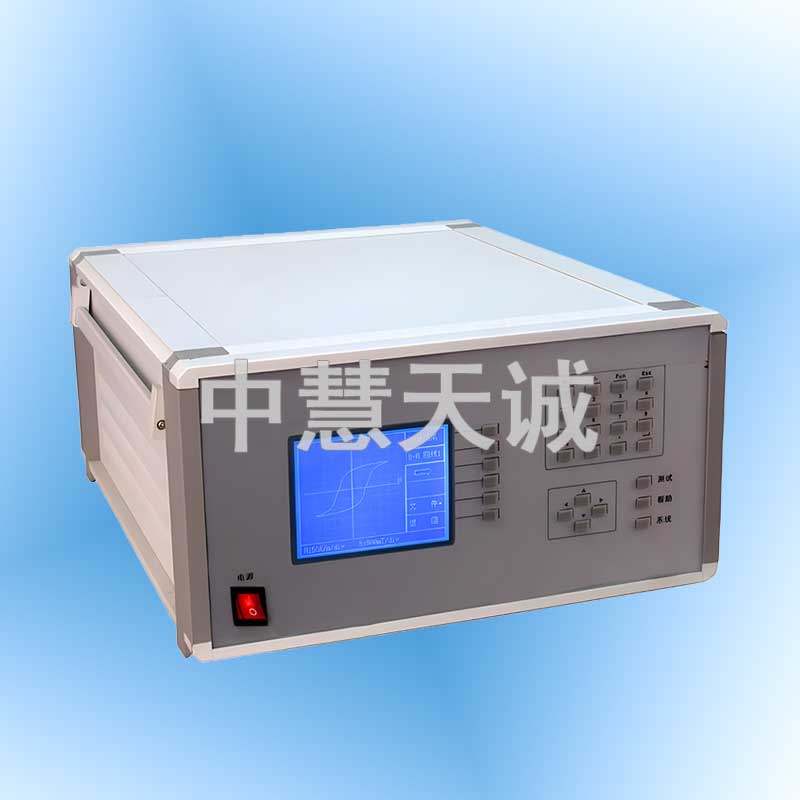

铁芯磁性参数测量仪用于测量马达（硅钢）定子铁芯、工频变压器铁芯、成品变压器、非晶、微晶和坡莫合金铁芯（闭路样品）在50Hz和60Hz频率条件下的动态磁滞回线、磁化曲线和功耗曲线；并准确测量磁芯振幅磁导率μa、损耗角δ、比总损耗Ps、剩磁Br、矫顽力Hc等动态磁特性参数。
产品特点：
1.输出为正弦波，输出失真度低。
2.励磁电源的电压和电流为多量程自动输出，可根据被测量的样品和绕线匝数自动选定输出量程。
3.采用ARM嵌入处理器。
4.可进行单点或多点测试（单机操作时）、单点平均测试时间约12秒。
5.可测试热轧、冷轧取向和无取向硅钢铁芯及坡莫合金、非晶和纳米晶等软磁磁芯。
6.被测样品形状：环形、E形、U形等闭路样品。
7.支持结果分选、操作简单，适合现场测量。
8.采用液晶显示，可显示波形、曲线及测量结果。
9.支持USB、HOST接口（可连接U盘）， U盘数据存储。
10具有RS232接口，可与计算机连接组成测试系统（选配SMtest Windows测量软件）。
规格参数
1、系统参数
处 理 器：ARM处理器
外部存储：U盘存储。
数据接口：RS232、USB2.0 HOST(接U盘)
显示方式：液晶显示
2、励磁电源
输出功率：300VA正弦波
输出频率：50Hz、60Hz
频率误差：设定值±0.05％以内
输出电压：0-10-50-80-100V(有效值)
输出电流：030-300-3000-30000mA(峰值)
电压失真度 ：0.5%
电压稳定度 ：0.2%
信号产生方式：DDS数字频率合成方式
3、数据采样
A/D转换：双通道
电压采样：0-3-30-300V(峰值)
电流采样：0-30-300-3000-30000mA(峰值)
软件功能：
1.测量软件运行于Windows操作系统。
2.具有测试功能、文件操作和打印输出。
3.可选择定B（锁定磁感）或定H（锁定磁场）测量。
4.自动控制。
5.测试过程监控采样波形和仪器状态。
6.根据样品的外形尺寸计算样品的有效截面积和有效磁路长度。
7.文件系统采用数据库格式，可打印或输出测试结果到Excel表格中。
8.具有保存数据，删除数据，清除，数据等功能。
9.数据文件包含完整的采样数据、样品参数、仪器参数和测试方案，文件采用文本格式，可输入到其它软件中。
10.显示I(t)、U(t)、B(t)采样波形和B(H)磁滞回线，并可显示曲线上每个数据点的坐标信息。
11.进行多点组簇后，可显示B(H)磁滞回线簇、B(H)磁化曲线、μa(H)磁导率曲线和Ps(B)损耗曲线，并可显示曲线上每个数据点的坐标信息。
12.可将不同条件下测得的B(H)磁化曲线和Ps(B)损耗曲线组合到一张图纸上。
13.按μa、Ps、Bm、Br、Hc和Hm等参数设定上下限，对测试结果进行合格判定，通过数据表格的颜色来确定。
14.支持打印功能。
15.具有打印预览的功能，可调整测试报告的大小和边距。
16.可打印测试报告，或将测试报告生成JPG图片文件。
17.可直接通过邮件发送JPG图片文件，或将JPG图片文件保存到磁盘。
18.测试报告包含曲线图、测试结果、测试条件和样品参数。可采用中、英文格式，可添加用户名称。
