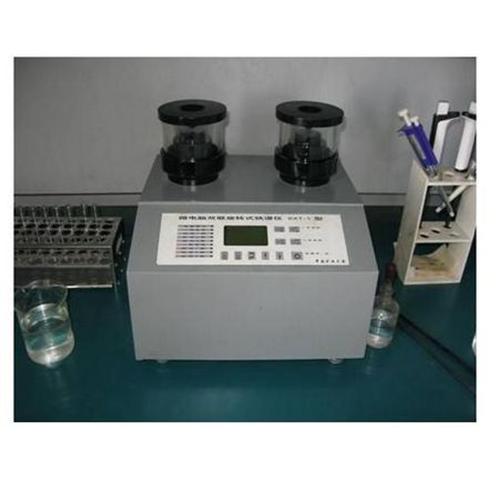

产品介绍：
旋转铁谱分析仪是油液分析仪器。采用场强梯度的磁场，将润滑油（或其它液体介质）中的铁磁性和顺磁性磨粒沉积在谱片上，并使其按磁场力分布排列成铁谱图；在磨粒沉积过程中，含有磨损颗粒和其他杂质颗粒的润滑油（或其它液态介质）滴在随磁场一道旋转的谱片旋转中间，并与谱片一起旋转，此时铁磁性和顺磁性磨粒同时受到重力、离心力、磁场力和润滑油（或其它液态介质）内摩擦力的作用，在工作磁场区域沉积成谱。其它杂质则在离心力的作用下被甩出谱片，减小其对定性铁谱观察和定量铁谱分析的影响。仪器采用双联磁头，适用于油液的定性、定量铁谱分析。形成谱片，再利用铁谱显微镜对谱片上的磨屑进行大小、形状、色泽、表面纹理等的观察、磨损类型的识别，磨粒数量的统计，得出设备磨损工况。
适用范围：
1.机械因磨损产生的故障；
2.检定润滑油的使用性能，判断其使用是否合理；
3.用于摩擦磨损机理的研究。
产品特点：
1.采用液晶显示，进电机控制信号输出。二路电机分别工作，分别控制。
3.每路电机三种速度和三个工作时间段，每段对应相应的速度运行。
4.双磁头结构。
规格参数：
内环等几率沉积样本区：≥9mm²
≥90mm²
8个显微镜视野定性铁谱均值误差：＜10%
4个显微镜视野定量铁谱均值误差：＜15%
磨屑沉积平面360°等几率均匀分布
适用油样污染度范围：0~3000ppm
磁场装置
磁场内圈值径：φ11.5mm、φ22.0mm
磁场内圈宽：0.5mm
工作点磁感应强度：100~1000Gs
工作点MAX高磁感应强度：≥600Gs
转动部分
可控制三档转速，每挡均可在固定范围内调节。
一档：成谱 75＜±1rpm
二档：清洗固定150＜±1rpm
三档：甩干200＜±2rpm
转动部份径向跳动：＜±100μm
端面跳动：＜±100μm
计时范围：1~9min可调
计时误差：<0.01%
玻璃谱片：55mm*55mm*0.17mm
供电电压：AC 220V，50Hz
功率范围：50W
仪器尺寸：600mm*315mm*180mm
工作原理：
微电脑双联旋转式铁谱仪是利用磁铁，极靴和磁扼组成闭合磁路，以极靴上的1-2个环形气隙（0.5mm左右的窄缝）做为工作磁场，工作位置的磁力线平行于玻璃谱片，当含有铁磁杂质的润滑油流入玻璃谱片时，铁磁物质在磁场力的作用下，停留于谱片上，而且沿磁力线方向（径向方向）排列。
制谱时，油样由定量移液管输到被固定在磁头上面玻璃谱片上，磁头、谱片在电机带动下旋转，由于离心作用，油样沿片向四周流动。油样中铁磁性及顺磁性磨粒在磁场力、离心力、液体粘滞阻力、重力作用下，按磁场力分布沉积在谱片上，残油从谱片边缘甩出，经收集由导流排人贮油杯。谱片经过清洗、固定和甩干处理后，便制成了铁谱片。
仪器结构
双联旋转式铁谱仪是由磁场装置、步进电机、转轴组件，集油筒、定位漏斗、水平调节器、电路控制系统等部分组成。
谱片定性
由反射光源、透射光源、载物台、照相机等组成。由于铁谱显微镜有反射光源和透射光源，称为双光显微镜。反射光源和透射光源可同时使用，其光强可分别调节。透射光从显微镜的下部发出经过折射镜折射后向上穿过放在载物台上的铁谱片进入物镜，通过双路镜到目镜，并观察铁谱颗粒。
利用双光显微镜（铁谱显微镜）对谱片上的磨屑进行大小、形状、色泽表面纹理等的观察、磨损类型的识别，称为定性铁谱，还可测量磨粒尺寸，鉴别其成分和测定表征磨粒数量的光密度值以及对磨粒进行显微摄影。
该法是根据特性判断设备的磨损部件发生过的摩擦磨损过程。
目镜：10X
物镜：10X、20X、50X、100X
放大倍数：目镜×物镜
铁谱分析程序
1.油液取样：取样应注意取样位置、取样时间、取样周期、取样记录、取样器具（包括油样瓶、取样管、取样器等）。
2.油液预处理。
3.制谱。
4.观察分析。
