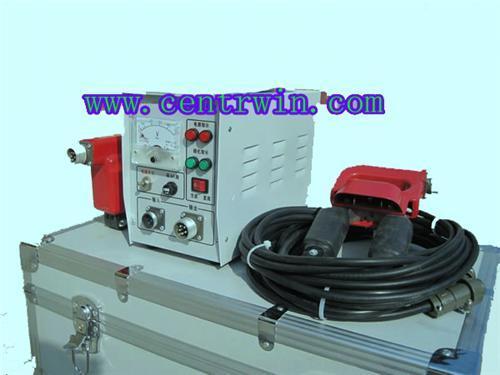

产品简介:
交直流磁轭探伤仪是利用磁轭对铁磁性被探伤工件进行交流磁化的磁粉探伤仪，它能对%种零件进行磁化探伤，包括对大型零部件进行局部磁化探伤，能用作外加法磁力探伤和剩磁法磁力探伤。 仪器利用可控硅组成无触点开关，噪音小，寿命长。仪器体积小，重量轻，提升力大，活关节可调，特别适用于平焊缝、角焊缝、压力容器、管道及形状复杂零部件的探伤。仪器输出为低电压，对不允许高电压进入设备内探伤的场合%为适合。 该设备可配三种探头：（针对贵公司工件可配A型探头）
电磁轭探头（D型）：配有活关节，可以对平面、曲面工件进行探伤。
马蹄探头（A型）：可以对%种角焊缝，大型工件的内外角进行局部探伤。
磁环（O型）：能满足，能放入工件的周向裂纹的探伤，用它来检测工件的疲劳裂痕（疲劳裂痕均垂直于轴向），为方便， 用它还可以对工件进行远离法退磁。
，指标
输入电压：AC 220V ± 10%V
输出电压：AC 36V
输出电流：＞10A
提 升 力：大于5.5㎏(约55N)
暂 载 率：50%
电磁轭磁，间距：95—255mm 马蹄式磁，间距：5-160mm 磁环式磁，间距：Φ150mm 1800AT （三种探头%，随机只配一种）
探伤灵敏度：A型2#试片显示清晰
主机外形尺寸：280×135×190mm（长×宽×高）
重 量：8.5KG
结构特点
仪器采用可控硅开关，低电压输出，，，探头采用固定式和外加可调式两种，可调式探头可根据不同部件形状调节，靴间距，并有，的接触。
操作使用
将电源电缆的圆形插头插入仪器三芯电源插座，将电缆的单相插头插入电网配电板插座，（，须要有牢固的接地线）接通仪器电源开关，指示灯亮，表明电路已接通电源。
将电缆线两端航空插头分别插入仪器插座及探头插座中。
使探头和被探工件表面接触好，按下探头上的充磁按钮，充磁指示灯亮，表明工件已在磁化。
停止使用时，关掉仪器电源开关及电网配电板上的总开关。
注意事项
使用该仪器时，%要将探头和被探工件很好的接触，才能按下冲磁按钮，否则线圈中的电流会增大而烧坏熔断器，甚至损坏可控硅。
若需要调节磁，间距时，松动可调关节上的蝶形螺母来改变磁，间距，然后将螺母旋紧才能工作。
故障检修
电源指示灯不亮：可能是指示灯泡坏或电源开关故障或保险丝熔断。
保险丝熔断：安装在面板上的保险丝接在变压器的初，，当变压器初，有较大电流分量或初、次，短路等故障，均可引起保险丝熔断。若检修时无法判断是哪一部分故障，可将两变压器分开，分别接上电源，再分别检查，找出故障。
充磁指示灯不亮：可能是指示灯泡坏，小型继电器故障或可控硅不工作等故障。
如故障较大、自行修理有困难时,请和本厂联系,在接到电话后会给你一个满意的答复,帮您排除故障。
设备成套性
主 机 ………………1台
磁环探头A型 …………1只
电 源 线………………1根
电 缆 线………………1根
5A保险丝管……………5只
说 明 书………………1份
