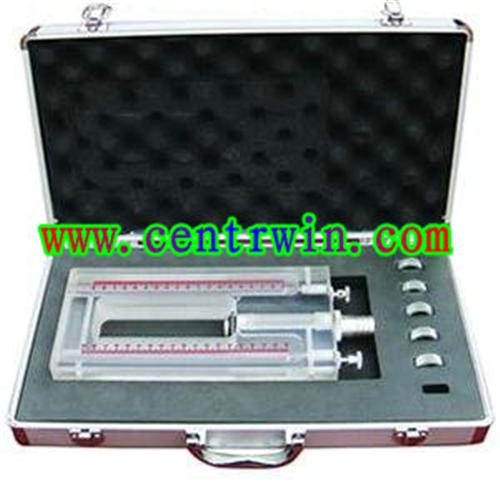

产品简介:
钻孔多，流量计用以测定煤层钻孔瓦斯涌出初速度，以预测工作面前方煤体的煤与瓦斯突出危险性和检验%止煤与瓦斯突出措施的%突效果。也可用以测定%突超前钻孔的有效影响半径。
钻孔多，流量计采用喷咀节流原理设计的，当气体流过喷咀时，流束的断面生产收缩，同时在喷咀的两侧产生压差，流量越大，压力越大。当压差%时，喷咀孔径越大，通过的气体流量也越大。流量计设计有5个不同的喷咀，%换不同孔径的喷咀，可获得不同的流量测定范围。
原理构造
该流量计采用喷节流原理设计。当气体流过喷咀时，流束的断面产生收缩，同时喷咀的两侧产生压差。流量越大，压差也越大。当压差%撕，喷咀孔径越大，通过的气体流量也越大。流量计设计有5个不同孔径的喷咀，%换不同孔径的喷咀，可获得不同的流量测定范围。
，指标
流量测量范围 0.1~100L/min;
水柱压差读数 0~160mm;
仪器分辨率 1mmH2O;
测定方法和步骤
1.测定前的，要准备
给水柱计注水，并将两侧也面调整至零刻度线；
检查仪器的密封性能，一旦密封失效，需要%换新的“O”型密封圈；
根据煤层条件预计流量的大小，选择流量范围较为接近的喷咀，安装在流量计喷咀底座上。
2.测定方法和步骤
该流量计和，JN-1型胶囊封孔器配套使用。在进行工作面煤与瓦斯突出危险性预测和%突测试效果检验时，钻孔打完后，迅速插入，封孔器进行封孔。然后将封孔器排气管与流量计进气咀用胶管连接，保持流量计水柱计呈铅锤位置。此时，煤体排放的瓦斯经测量室、排气管、连接胶管、流量计喷咀排出，在水柱计两侧产生压差。读取水柱计压差值。
上述测定过程要求在2min内完成。
五．钻孔瓦斯涌出初速度指标确定
钻孔瓦斯涌出初速度q(L/min)由下式计算：Q=K·K1
式中：K—所选用喷咀的流量系数，L/min·mm ；
该系数由实验确定，仪器出厂时在说明书中给出。
K1—瓦斯浓度修正系数。煤层瓦斯中沼气浓度通常在95%以上，故该系数取为1.34;
△h—水柱计压差读数，mm.
钻孔瓦斯涌出初速度指标临界值应根据%矿煤层实测资料确定。无实测资料时，
煤的挥发份 5~15 15~20 20~30 >30
qm 5.0 4.5 4.0 4.5
表2 喷咀系列表
喷咀号 1 2 3 4 5
喷咀孔径D(mm)0.5 1.0 2.5 5.0 7.0
喷咀系数K(L/min·mm)0.033 0.130 0.83 3.250 6.370
流量测定范围(沼气)(L/min)0.09~0.55 0.35~20.20 2.18~13.78 8.71~55.08 17.07~107.97
设计采用5个不同孔径的喷咀。由于受喷咀加工精度的限制，同一直径喷咀的喷咀系列均不完，相同，故仪器出厂前每个喷咀均需在校正仪上进行标定，以得到实际喷咀的系数。表2给出了所设计5个喷咀的喷咀系列。
六.测定中注意事项
1.仪器，“O”型密封圈，须有效密封；
2.喷咀应保持清洁，节流孔无杂物堵塞，保持气流畅通；
3.测定时两通旋塞3，须逆时方针方向旋转到位，使其内部8 X 1.9规格“O”型密封圈有效密封。
