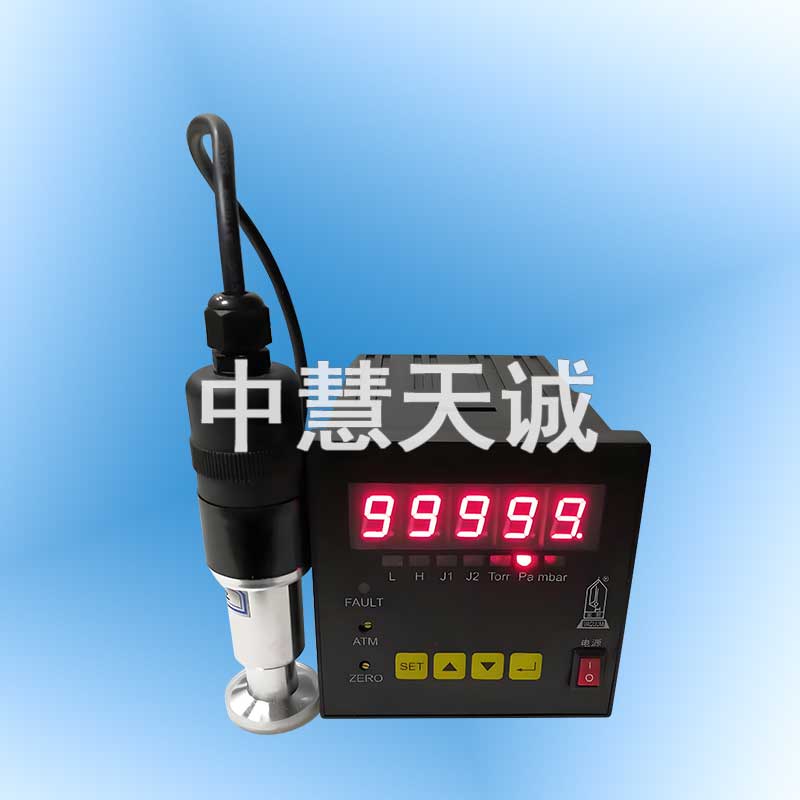

产品介绍：
本仪器是采用电阻丝在真空系统中的热传导原理与真空系统压力值的变化的有关的转换原理进行测量，其采用数据采集系统及线路，用于从大气压值0E5Pa-1.0E-1Pa范围内的真空度测量和控制。
仪器采用金属电阻规管，在对真空泵、真空冶炼、真空浸渍、空调冰箱生产线等工业和科研使用。
注：非维修人员勿打开机箱带电触摸。
工作原理：
该真空计采用热导电阻式真空规。电阻真空计（皮拉尼真空计）。
电阻式真空规（皮拉尼真空计）是以电流的热丝温度是随真空（压力）而变化的。由于温度的改变导致热丝电阻的变化。因此用测量电阻的变化来测量真空度。
电阻真空计由电阻规和电子学电路组成，电路完成电阻规热丝定温功率调节，及随真空变化的测量桥路电压信号的采样，放大，经A/D转换，处理器非线性处理、运算后通过显示器显示参数；
电阻规传感丝冷态电阻值（86.5Ω±1.7Ω）
普通电阻规适用于真空系统。
电阻规可承受规定压力的正压。
真空度测量范围（对干燥空气或氮气）
可测范围：1.0×10^5～1.0×10^-1Pa
在6.5×10^3～5.0×10^-1Pa不大于测量值的±30%。
控制范围：5.9×10^3～5.1×1.0^-1Pa
控制输出模式：继电器触点通、断输出。每一组输出为一对常闭和一对常开，在未对真空计进行设计时，真空度大于9.0×10^-1Pa，输出的设定常闭和常开将自动转换。
控制负载：AC220V/1A（DC28V/5A）
工作电源：AC90V～260V，50Hz
环境温度：-2℃～45℃
相对湿度＜85%
真空计修正
A、由于电阻计使用时的环境等因素，使真空计与某个电阻计匹配，使用或使用一段时间后，要对零点、满度进行修正。
B、由于电阻计的温度发生5℃以上的变化时，对电阻计的满度值进行修正。
零点修正及说明
零点修正应在真空度大于1.0×10^-1Pa时进行
将电阻计与真空系统连接，对真空系统抽真空，确认真空系统真空度大于1.0×10^-1Pa，此时真空计应显示1.0×10^-1Pa，说明零点正确，若显示不为此值，如显示2.5E0或1.0E-1等，应进行修正。
其修正操作方法如下：
用螺丝刀伸入真空计前面板零点修正小孔，正时针或反时针旋转，使其显示1.0E-1；
顺时针旋转数字变大，逆时针旋转数字变小。
根据真空系统而对真空计零点是否正确的确认或修正应对措施：
1、比对法：用另一台真空计进行比对修正。
2、经验法：根据真空系统确认，如，采用旋片式机械泵对真空系统抽真空，真空计显示值为1.5Pa左右，说明真空计零点基本正确。
真空状态下，由于环境温度等因素的影响，零点容易漂移，若一般能显示在1.0E-1……5.0E-1内，属于基本正常。
满度修正及说明
满度修正应在大气压状态下进行，在零点确认正确或经修正正确后，对真空系统放气，大气压下，真空计显示1.0E5，说明满度正确。若显示不为此值，如显示6.0E3或是HHE5，应进行修正，其修正操作方法如下：
用螺丝刀伸入真空计前面板满度修正(大气压)小孔，正时针或反时针旋转，使其显示1.0E5即可(有的地方可以将其调到8.0E4)。
顺时针旋转数字变大，逆时针旋转数字变小。
上述不能对真空计进行零点确认或修正,因此真空计在使用或使用一段时间后，对其满度修正。
大气压(常压)状态下由于空气分子密度大，其满度值稳定时间较长，同时存在漂移，若一般能显示1.0E4……9.0E4属于基本正常。
控制功能及设置方法
控制功能
控制功能是自动或半自动真空设备的功能，通过真空计的继电器触点通，切断真空设备的真空泵或阀门等设备的电源，进行真空设备的自动或半自动工作模式。
在真空测量段，设备真空控制点或区间控制值。
该真空计定义上线值比下限值数值小，上限真空度比下限真空度高(如:上限值为5.0E1，下限值应为6.0E1……2.0E2等)。
该真空计的控制功能为选配功能，选装了此功能的真空计其前，后面板对应按键。
设置方式
设置通过前面板设定按键完成
设定在真空计开机后，应立刻进入设定操作，5秒后真空计自动进入测量状态；
操作方法如下：
上限值设定：
按下”设定1”按键手不松开并保持,”设定1”上限灯亮，开始显示0.0E-1，显示值开始变化，显示系数加1，逢10指数加1，显示过程如下：
当显示到要设定上限值时，停止按键“设定1”，上限值设定完成。
下限值设定：
按下“设定1”按键并保持，“设定1”下限灯亮，显示值将从上限制开始增加，其增加过程同上，当增加到所要设定下限值时，停止按键“设定”，下限值设定完成，此时设定完成。
点控值设定：
如果上限值设定完成后不再次按下“设定1”按键，不设定下限值，则可使上限值作为点控值，下限不起作用。
“设定2”“设定3”……“设定n”操作与上述相同。
5秒钟后真空计进入测量状态，并显示真空度值。
如果关闭控制点：
按下“设定”按键，当显示0.0E-1时，停止按键，则相应控制点被关断。
如果显示控制点
当开机5秒后，真空计进入测量状态，可按下相应”设定”按键。真空计将重复显示上、下限设定值。
真空计的设定值具有掉电记忆。
控制输出：
当真空计检测真空度到某设定值上限，控制输出继电器动作（即触点通、断），同时上限灯亮（即对应的J1或是J2灯亮）；若真空度下降低于此设定上限值时，上限灯灭，但继电器保持不动作（点控时动作），当真空度再继续下降到设定下限，下限灯灭，此时继电器动作，恢复原态。
