产品简介:

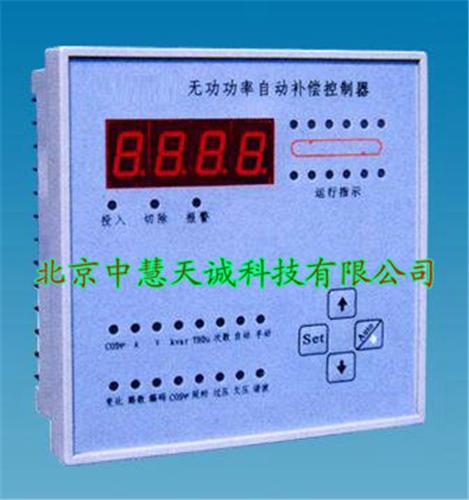

无功功率自动补偿控制器依据《JB/T9663-1999低压无功功率自动补偿控制器》、采用四位高亮数码管显示器、，的单片机，研制而成。该控制器具有实时监测电网参数、设置参数、无功补偿、投切次数及保护警示功能，其结构合理，性能，，%高，安装操作方便，适用于交流0.4KV、50Hz低压智能无功补偿控制。
使用条件
环境温度：-25oC－+55oC
相对温度：40oC时20%-90%
大气压力：79.5kPa-106kPa（海拔不超过2000m）
环境条件：周围介质无爆炸危险、无足以损坏，缘及腐蚀金属的气体，无导电尘埃。
基本功能
显示功能：
采用四位高亮数码管显示器，可实时监测电网有关参数，显示设置参数、工作状态等。
可实时显示线电压、相电流、功率因数、无功功率、谐波、电容器投切状态和故障警示。
可显示过压保护、欠压保护、延时时间、电流变比、电容器的路数、每路电容容量、编码方式等设置参数。
设置功能：
可直接设置过压保护、欠压保护、延时时间、电流变比、电容器的路数、每路电容容量、编码方式等参数。
设置参数自动记忆，失电不丢失。
无功补偿功能：
取样物理量为无功功率、无投切振荡、无补偿呆区。
具有手动投切和自动投切两种运行方式。
具有循环投切和编码投切两种投切功能。
控制输出能适应电子开关、交流接触器、智能电子复合开关或真空接触器等不同投切元件。
控制输出接点12路，每路DC12V、25mA（无触点）或AC220V、3A（有触点）。
保护功能：
具有自检复归和自动复位功能。
具有欠压、过压保护功能。
具有谐波超限保护功能。
投切次数显示功能：
记录控制器运行中电容器的总投切次数，断电不丢失。
超限及故障警示功能：
当电网出现故障或某个参数超限时，报警指示“报警”点亮，提示过压、欠压或谐波参数超限。
