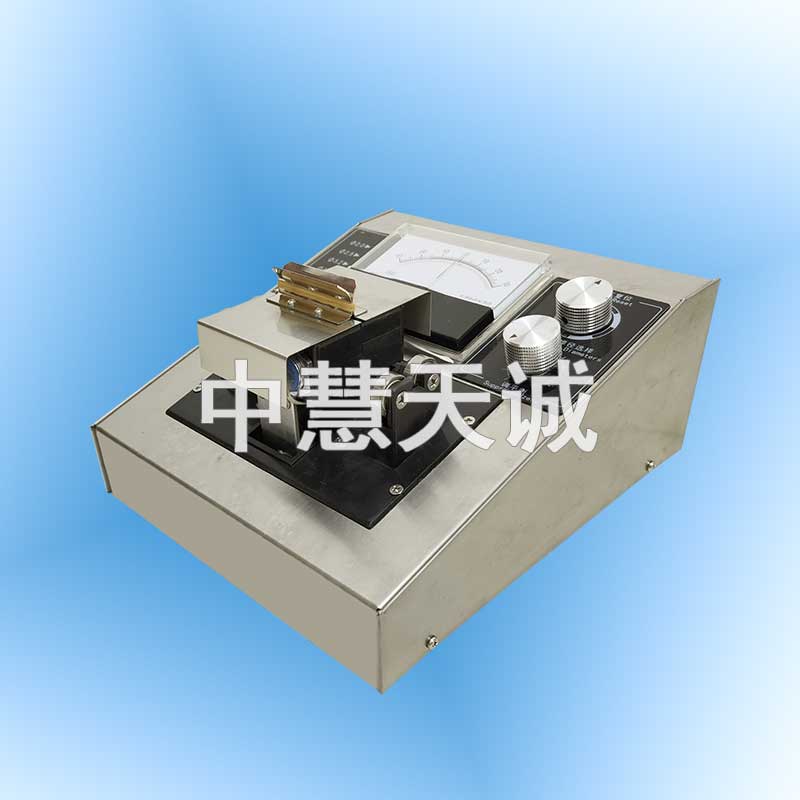

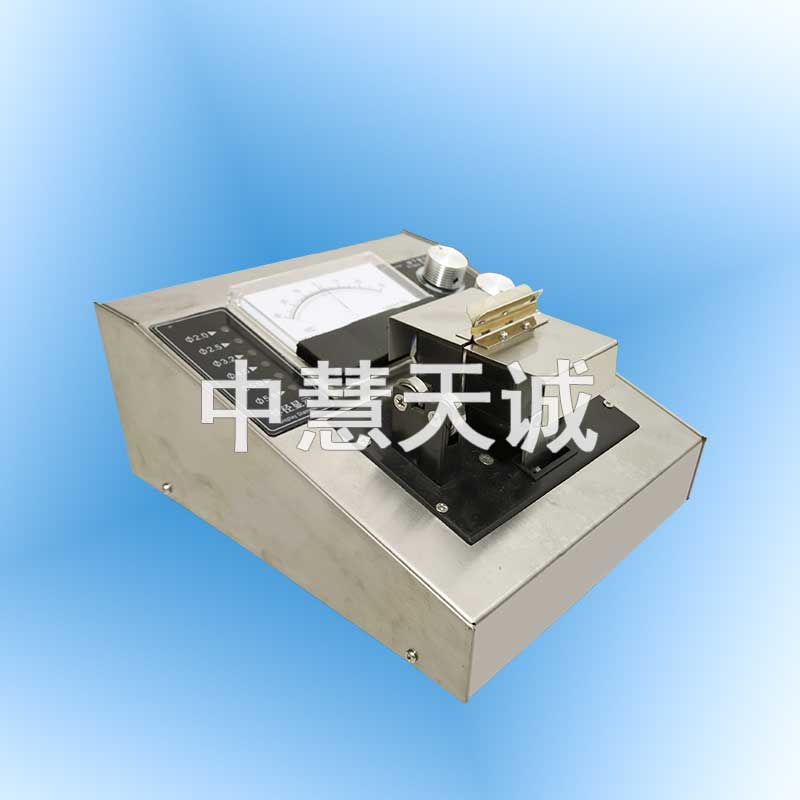

产品介绍
本偏心仪是焊条厂用于对2.0mm、2.5mm、3.2mm、4.0mm、5.0mm、5.8mm直径焊芯的电焊条偏心值的测量。
测试原理：
供入的工频电经变压器降压后，供给L1、L2，调整电桥的平衡电阻，使电桥平衡。当铁磁性焊条放入二线圈L1、L2中间时，因药皮是非磁性材料，假设焊条偏心，且焊芯正靠近于某一线圈，那么两线圈阻抗也就不对称，原先调整好的线圈失去平衡，通过电表的指示直接反应出焊条的偏心值。
规格参数：
使用电源：交流220±10V
功耗范围：小于8W
环境温度：0℃-40℃
仪器重量3kg
使用方法：
将电源插入带地线的三孔插座，打开开关，指示灯亮。
将仪器面板右上方的规格选择按扭按至被测焊条相应规格指示位置，调节平衡电位器，使指针指向零位。
将焊条置于支架上，慢速旋转一周并观察表头指针，左右偏摆的，值之和即为焊条的偏心值。（仪表的分格为0.01mm）
偏心度与偏心值的换算：
焊条偏心度=2△/(D+d)=2(T1-T2)/(T1+T2)
其中：
△—指针左右偏摆，值之和
D—被测焊条药皮外径
d—被测焊条焊芯直径
焊条规格选择的标定：
将仪器电源接通，打开开关，调节调零电位器，使输出指示为零，将所测焊条置于支架上，并转动焊条，使指示仍为零，用一已知厚度的平坦非金属片（如纸，一般用厚度为10um左右），在前后传感器的钨钢与焊条间插入，偏左偏右的指示之和应与插入的非金属片厚度相等，如有差别，请调整衰减电位器至与之相符。
