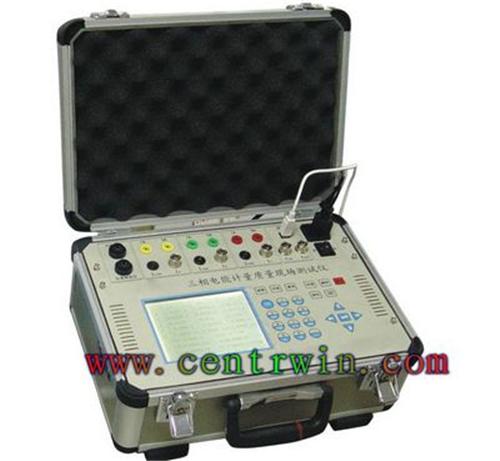

产品简介:
三相电能表现场校验仪采用高精度AD和DSP数字处理，，具有精度高功能丰富等优点。电流可直接输入，也可通过钳表输入，实现现场电能表的方便、快速、准确校验，用户还可选配笔记本电脑现场控制操作校验，校验数据可实现数据联网管理及远程共享。除具有传统电能表现场校验功能外增加CT、PT的二次负荷测量及PT二次压降。
该仪器可用于现场校验%种电子式、感应式单、三相有功电能表、无功电能表、基波电能表，也可检验%种多功能电能表。可测量电压、电流信号的波形和谐波含量。可测量CT、PT的二次负荷及PT二次压降。对供电、用电，进行评估分析，为分析计量误差提供参考依据。该仪器可%应用于电力计量部门及相关部门。
功能特点
可实现电压 、电流、有功、无功、视在功率、功率因数的高精度测量。
可实现三相三线，三相四线制有功电能表、无功电能表（Q90，Q60）的实负荷校验。
电压30V～480V宽量程，具有 1A 、5A电流直接输入端子，可实现电量的高精度测量。具有5A钳表输入，可实现电量的方便快速测量。
可同时校验主副表电能误差（，，）。
可校验基波电能表。
用户可根据自己需要，选配500A 、1000A钳表，实现低压电能计量装置综合误差的实负荷测量、同时测量三相低压CT变比。
具有电能累计功能，可做电能表现场走字试验,校计度器走字误差试验。
具有电压电流矢量图，%相信号波形图和谐波分析柱状图的显示功能。
实现三相三线48种，三相四线96种错误接线的现场快速判别。并可以汉字提示纠正错误接线的方法步骤。
实负荷同时测量三相PT二次压降，包括比差、角差和压降误差。
PT二次负荷三相实时在线测试，包括导纳、二次负荷和功率因数。
CT二次负荷三相实时在线测试，包括阻抗、二次负荷和功率因数。
可对谐波含量、电能误差、电表查接线、电表电量、PT二次压降、PT二次负荷和CT二次负荷的测量数据进行存储、查询和删除。共可存储1000组的数据记录。
具有USB接口，现场可直接使用笔记本电脑控制操作或进行数据管理。
采用320×240点阵液晶显示屏，显示内容丰富，，面、快捷。
仪器同时输出高频、低频两种电能脉冲，方便仪器的送检。
仪器配有手动开关，电子表脉冲线，光电头等附件，方便%种电能表的现场校验。
配有，套线，采用便携密闭机箱，%雨 %尘 %震，适于现场使用。
，指标
准确度等，：0.05，
电压量程：30V～480V
电流量程
直接输入：1A、5A
钳表输入：5A（0.2，），可选配500A或1000A钳表（0.5，）
频率范围：45Hz～65Hz
谐波测量范围：2次～50次
频率测量：分辨率0.001Hz ，误差±0.02Hz
相位测量：测量范围0°～360°，分辨率0.001°，误差 0.5°
输入脉冲：max 1kHz（TTL）
输出脉冲：高频100kHz，低频1Hz，（TTL电平）（额定量程）。
辅助电源：90V～400V
功 耗：25W
工作环境：温度-10℃～50℃ 湿度<80% R.H.
温度系数：0.002%/℃
预热时间：20min
主机尺寸：370mm（长）×270mm（宽）×170mm（高）
主机重量: 6kg
PT二次压降测量
信号范围：40V～120V
比差测量范围：±0.01%～±20%
角差测量范围：±0.1′～±600′
准确度
比差：比差×2%+角差×2%±0.02%
角差：比差×2%+角差×2%±0.5'
PT二次负荷测量
电压信号范围：40V～120V
电流信号范围：0.1A～6A
导纳测量范围：0.1mS～100 mS
准确度（电流直接接入方式）：
电导：电导×2%+电纳×2%±0.02mS
电纳：电导×2%+电纳×2%±0.02mS
CT二次负荷测量
电压信号范围：0.1V～60V
电流信号范围：0.1A～6A
阻抗测量范围：0.1Ω～10Ω
电流直接接入准确度：
电阻：电阻×2%+电抗×2%±0.01Ω
电抗：电阻×2%+电抗×2%±0.01Ω
附件
标准附件
光电采样器 1个
附件箱 1个
电子表脉冲校验线 1根
脉冲输出线 1根
5A电流钳表 3只
电压测试线 1套
电流测试线 1套
通讯线 1根
配套PC管理软件光盘 1个
二次负荷测试线 1套
手动开关： 1个
可选附件
500A（1000A）电流钳表 1/3只
笔记本电脑 1台
