适用范围：
1.旋转轴的径向跳动，轴向窜动和回转精度；
2.往复装置的运动特性和重复定位精度；
3.正弦波激振和脉激振中振动测量；
4.机器零部件相对振动相对变形；
5.盘类零件的端面振摆；
6.轴承间隙和油膜厚度；
7.检测零部件尺寸和平直度；
8.线切割机床电极丝的振动；
9.机床主轴热位移与动态加载试验测量；
10.也可用于金属导体之外的绝缘物体（如大理石、塑料、砂轮、玻璃、陶瓷等）的振动、位移测量。
规格参数：
量程范围：6mm、10mm、20mm、50mm、 60mm、100mm、200mm、400mm、500mm、600mm、1000mm、2000mm、5000mm、6000mm、10000mm等；
分 辨 率：0.01% FSO
频响范围：7500Hz
非 线 性：±0.25%FSO
输出信号：0—±5.0V
零漂：≤±0.25%FSO
供电电源：±15V
外形尺寸：190mm×120mm×80mm
使用方法:
静态位移测量
1.频率校准
接好连接线，将电极板接入传感器探头，并使之远离物体，按下“校准”键，这时有电压输出，预热20分钟，调节“调零”旋扭，使输出回到零点。
2.安装传感器，调整初始间隙，进行测量
按下测量键，将传感器借助弹性夹套安装到磁表座（或用户自备夹具）上，使测量电极板端面接近被测物体的表面，平面或圆柱面，尽可能平行，球面尽可能对中，调整时有“+”电压输出，反时针转动传感器微调螺母，使测量间隙逐渐增加，输出电压会逐渐接近零点，借助“调零”旋扭细调，使输出，为0，调整时有“—”电压输出，顺时针转动微调螺母，使测量间隙逐渐减小，输出电压会逐渐接近零点，测量即可开始。测量时，被测物体表面接近传感器，测量间隙减小，表示被测尺寸增加，输出为“+”电压，反之输出为“—”电压，仪器输出的“+、—”电压就是相对应量程的静态位移。
3.与仪表连接
仪器两种量程的满量程电压输出是0~±5.0V（线性区），可与高输入阻抗仪表（计算机、电压表、示波器、频率计、FFT波形分析处理等）连接。
振动测量
仪器测量振动位移时，其方法基本同静态位移测量相似，其初始间隙的调整可在被测物体启动前进行，也可在启动后进行，被测物体启动后，仪器输出有直流电压和交流电压。直流电压是物体启动后的浮动位移，属静态位移；交流电压是物体启动后的相对应量程的振动位移。直流电压分量与交流电压分量无关。如果直流电压远离零点，应转动传感器微调螺母，使输出回到零点附近，以振动测量有满量程的线性工作范围。

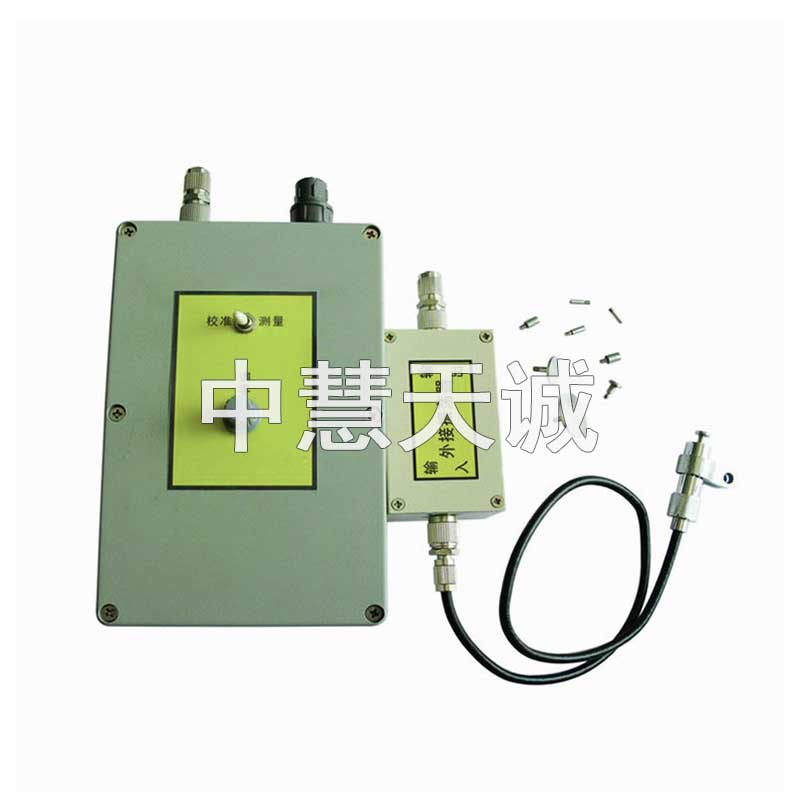

仪器配件：
放大器.....................................1台
外接振荡器..............................1个
传感器.....................................1套（包括弹性夹套、塑料保护套、电极板)
五芯电缆线..............................1根
外接振荡器与仪器连接线........1根
接地线.....................................1根
使用说明书..............................1份
包装箱.....................................1个
