产品详情

• 实验目的：
  1.了解湿敏传感器测定的原理。
  2.了解频率和脉宽对输出电压的影响。
  3.掌握时基电路中电容式湿敏传感器对电路输出的影响。
  实验仪器：

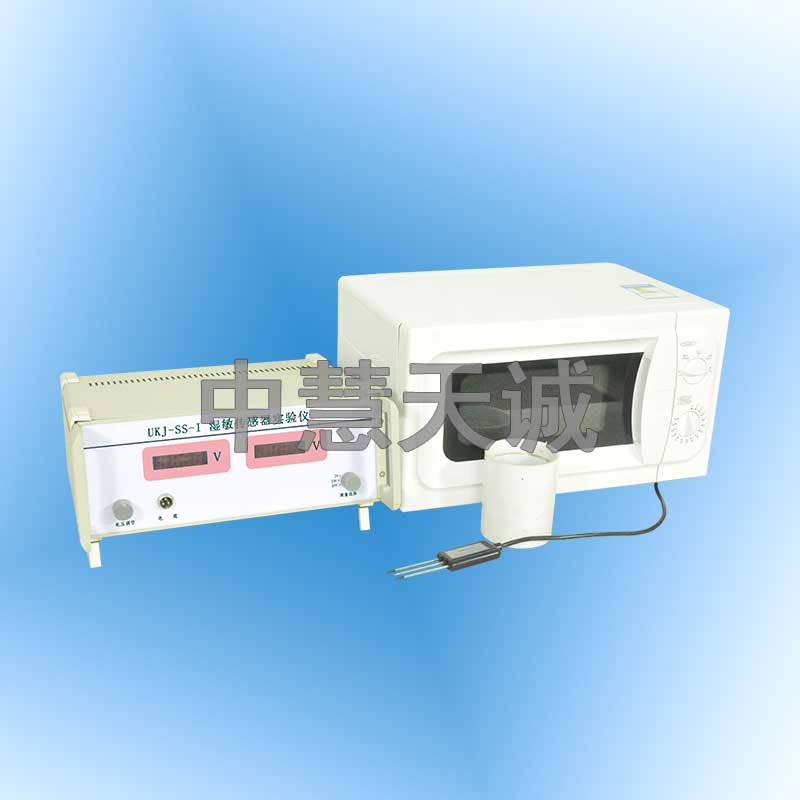

  实验仪、电容式湿敏传感器、温度源实验装置、多谐振荡器模板、脉宽调制电路模板、自备示波器（频率计）、水、连接线。
  实验项目：
  1.湿敏传感器基本的特性的研究；
  2湿敏传感器的应用。
  规格参数：
  数显重量测量仪：0-600g
  测量精度：0.01g
  湿度研究实验装置
  湿度传感器定标装置
  水分干燥炉
  实验步骤：
  1.用连接线将实验仪与湿敏传感器的多谐振荡器模板连接，并将接TH，用示波器接输出端（3脚）观察震荡波形，测得周期。改变RW1观察频率变化的情况。然后，接入湿敏传感器CMC，观察输出变化。再在输出端（3脚）后接入一只二极管，测量其电压整流输出。比较输出电压与频率的关系。将C2并联于RC两端，测量输出电压。分别放置湿敏传感器于另外二个不同湿度的容器中，测量相应电压。
  2.将应用模板2（脉宽调制电路）与实验仪相连，同时将模板1（多谐振荡器）的3脚与模板2的脚相连，湿敏传感器CMC，并联在R4两端，用示波器观察输出波形。在模板2的输出脚后接入二极管，测量其整流输出电压。观察比较电压与脉宽的关系。将C4并联在RL两端，观察输出电压。
