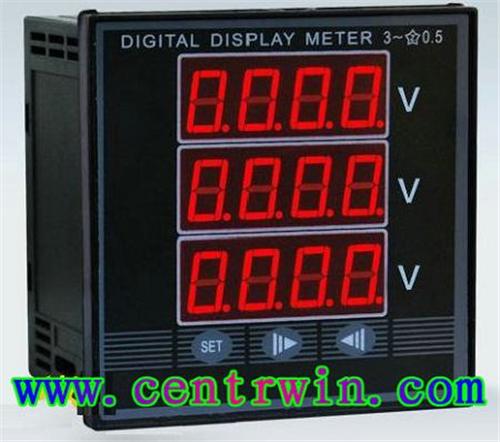

产品简介:
多功能电量监测仪表是在消化，外进口同类产品，的基础上，根据我国对电力设备的运行和计算机智能化监控要求而设计的，改产品集电流表，电压表，功率表，功率因数表，电度表为一体的综合电量监测仪表，RS485通讯接口将仪表链接到监测中心的计算机网络，是适合我国工矿企业，民用建筑，楼宇自动化等先到供配电系统的一种高性能自动化仪表。Pmac，于50/60hz供电系统电量参数的综合采集;测量并显示三相电压,三相电流.有功功率无功功率,功率因数,频率,有功电能(累积)和无功电能(累积).电能量数值权作为企业内部二，计量考核,核算用,不作计价计量,付费使用.
，指标
1接线方式:3p3w(三相三线)或3p4w三相四线)
2 信号输入
电流：额定输入电流AC:1A 5
电压：额定输入电压AC:100V 22V 380V
允许过量程：瞬时：电流10陪/5秒, 电压2倍/1秒;持续1.2倍
3 串行通讯:RS485串行接口,modbus协议, RTU格式, 通讯波特率4800,9600可选
4 电量测量范围与精度
电流:0~5A 0.5%
电压:0~450v 0.5%
有功功率:0~9999.999999mw 0.5%
无功功率: 0~9999.999999mvar 0.5%
功率因数:0~1.000 0.5%
频率:45~60hz +-0.1hz
有功电能(以电度积累和显示):0~9999999.99kwh 1.%
无功电能(以电度积累和显示): 0~9999999.99kvarh 1.0%
5，缘强度: IEC60255-5 2kvrms-1min
6 环境承受能力:
工作 iec60068-1 和2 0℃~+55℃
储存 IEC60068-1和2 -25℃~70℃
湿热IEC60068-1-3 93%rh 40℃
7适用场合:无腐蚀性气体及金属粉尘，海拔高度<3000m
8 工作电源及功耗:AC(85~265)v或(100~275)v 8va
该仪表同时对电网中电流，电压，频率，有功功率，无功功率，现在功率，电能，功率因数等进行测量外，还具有对所测试电量可转换成4路或2路脉冲量输出功能。适于变压器，发电机组，电容器组合电动机等的分布式检测，电力电网，自动化控制系统的现场监测显示。
