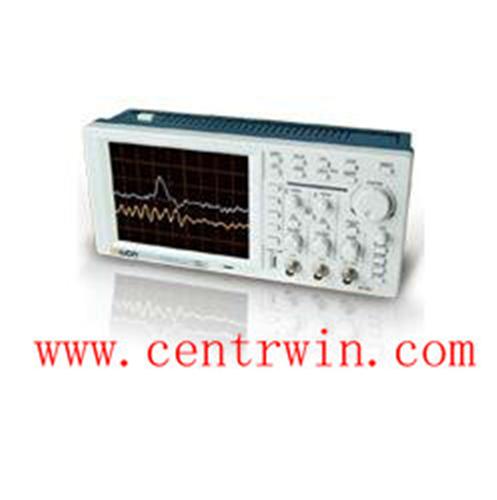

产品简介
|
功能描述 | |||||
|
型号 |
XPEDU5022S |
XPEDU6042S |
XPEDU6062S | ||
|
带宽 |
20 M |
40 M |
60 M | ||
|
实时采样率 |
100MS/s |
250MS/s |
250MS/s | ||
|
通道 |
双通道+外触发 | ||||
|
输入阻抗 |
1MΩ±2%，与20pF±5pF 并联 | ||||
|
探头衰减系数 |
1X，10X，100X，1000X | ||||
|
，输入电压 |
300V（DC+AC峰值、1MΩ输入阻抗）（10：1探头衰减） | ||||
|
通道间的隔离度 |
50Hz(100:1)、10MHz（25：1） | ||||
|
，记录长度 |
每通道5K个点 | ||||
|
扫速范围 |
5ns/div -5s/div | ||||
|
采样率和延迟时间，度 |
±100ppm(任何≥1ms的时间间隔) | ||||
|
模拟数字转换器（A/D） |
8比特分辨率，两个通道同时采样 | ||||
|
灵敏度范围 |
5mV/div -5V/div | ||||
|
位移范围 |
±10div |
±50V(500mV~5V), | |||
|
直流增益，度 |
±5% | ||||
|
触发模式 |
自动、正常、单次、边沿、视频 | ||||
|
波形测量 |
2个光标+5个自动 | ||||
|
数学操作 |
加、减 | ||||
|
波形存储 |
4组波形、4种设置 | ||||
|
程控特性/接口特性 | |||||
|
PC接口 |
USB接口 | ||||
|
电源 |
100-240 VACRMS，50Hz，CAT II | ||||
|
耗电 |
小于15W | ||||
|
显示 | |||||
|
显示类型 |
7.8 英寸的彩色液晶显示 | ||||
|
显示分辨率 |
640 水平×480 垂直像素 | ||||
|
显示色彩 |
256 色 | ||||
|
显示语言种类 |
中文简体，英文 | ||||
|
物理特性 | |||||
|
尺寸 |
350mm × 157mm × 120mm | ||||
|
重量 |
1kg | ||||
|
其他 | |||||
|
附件 |
两支 1.2m ,1:1(10:1)示波器无源探， | ||||
|
一条USB或RS-232数据传输线 | |||||
|
一支示波器探，调整工具 | |||||
|
一个，所在国标准的电源适配器 | |||||
|
一张使用光盘 | |||||
|
持有证书 |
CE、FCC、CMC | ||||
