产品简介
·对管道路由定位、测深
·对管道外防腐层破损状况评估
·对管道外防腐层破损点定位
·对重要管道进行定期跟踪检测
·对新建设管道防腐层施工，验收
·对主管道上分支输油管线进行查找
·对管道阴极保护评估
·定位和测量管道腐蚀的电磁检测设备逐渐的和GIS系统以及市场上现售的GPS系统结合，提供管道状况、位置和时间的相对关系的记录，以进行后期的绘图分析，这是的主要功能。对管道进行预防性维护，延长管道寿命，并在早期发现侵蚀。

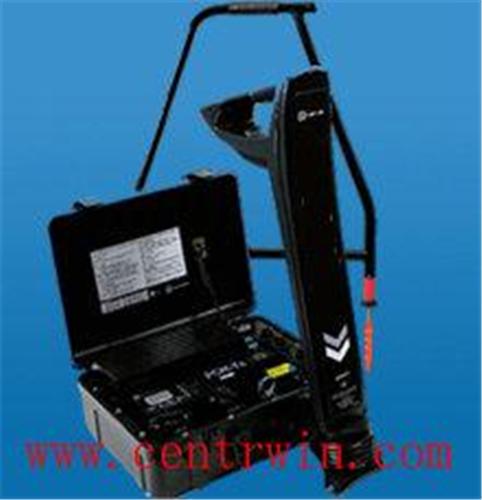

·系统包括一个便携式发射机及手持式接收机。发射机和CPS站点连接，可以向管道施加一个近直流信号。接收机可以在30KM（19英里）的范围内识别这种信号来定位管道的位置和深度。
·一旦管道被定位，就可以绘制沿管道的泄漏电流图，显示出信号电流大小和方向，从而迅速的确定防腐层破损。
·确定了管道的破损段之后，使用A字架，可以进一步将破损位置和深度确定在1米（3英尺）的范围内。
·具有自动信号衰减（ASA），电流方向（ACD），以及适应接地补偿（AGC）的功能，能够对与其它金属结构搭接，存在电干扰或管线密集区域内的管线进行准确、定位和测绘。并提供PCM电流（ACCA）和电压梯度（ACVG）的同步测量。实时测量PCM电流（ACCA）和电压梯度（ACVG）。
·操作者不需完成“电流跨度”，不需手工计算，就可以确定通常需要直连才能测量的沿管道传播的CP（阴，保护）电流。
·在其他模式下的测绘信息，也同时储存和显示在接收机上，记录的测绘信息可以使用蓝牙传输到PC机或者可选的PDA（和GPS数据连接）上，以图形格式显示来进行分析。
接收机
·手持式接收机即使在复杂拥挤的区域，也可以用来定位管道，测量系统发射机施加的近直流信号的电流强度和方向，然后提供给操作者。
·接收机能够进行需要的运算，同时瞬时显示结果。提供给操作者一种通过和金属管道相连来定位%腐层破损以及确定阴，保护系统管道故障点的方法。
发射机
·系统大功率发射机，探测距离可达30KM（19英里）。管线接入点减少了评估一段管线的时间。
·发射机有三种操作模式，可以确保对输配管道系统进行有效的测绘。
·连接简单，电流读数和电源的发光二，管指示功能帮助操作者根据不同的管线，选择设定。
特点
接收机
·和标准的GIS软件兼容
·自动信号衰减
·电流方向功能
·自适应接地补偿
·电力模式测量
·电流测绘
·3秒钟之内ACCA绘图
·整合GPS数据
·多达1000个数据记录
·提供PDA和PC机的分析软件
·定位和PCM（管道电流测绘）于一体
·通过蓝牙将测绘数据实时上载至PDA或PC机
·图形测绘模式包括定位深度、定位电流和相位
·低功耗测量
·背光/声音
发射机
·150瓦大功率
·范围30KM（19英里）@4Hz电流
