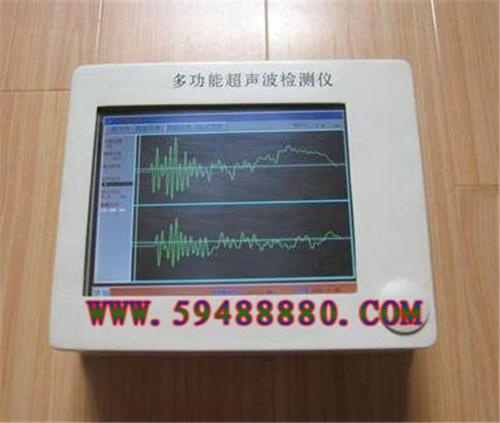

产品简介:
多功能超声波检测仪将大功率发射机、数据采集仪和便携机集中成一体，仪器携带%方便、操作%简单、适应能力%强。
大功率声波发射系统采用%的超磁致伸缩材料制成声波幅射器，它具有小体积、高频率、短余振、大功率等特点。声波发射系统已形成从地面到井间CT、声波测井等一系列产品。
数据采集系统用自行开发的数据采集卡取代了原有的数据采集仪，使数据的采集具有灵活性%大，抗干扰能力强、动态范围大、频带宽、采样速度快、高灵敏度和，度、自动化程度高、实时性好等特点。
多功能超声波检测仪自带简单的数据处理系统，能对采集信号进行实时处理。当内部处理不能满足要求时，我们同时提供了功能强大的数据二次处理软件系统，该系统集成了多种现代信号处理新，。
此外，数据处理软件系统采用了Windows环境下组态化数据采集、显示、存贮、分析和处理界面，并可轻松地实现地质雷达、地震仪及检测分析仪之间的数据格式转换及处理。
功能：
声波测井、远距离声波透射浅层地震勘探
声波测井、远距离声波透射坝基岩体的，检测外 声波（弹性波）成析成像
桩基检测、面波勘探
高边坡工程、煤田巷道、隧道掌子面等工程的施工超前预报
基桩与混凝土结构中的缺陷检测
道路、桥梁等基础工程的检测
爆破松动层厚度检测
特点:
可以换接不同换能器及相应的软件，可实现一机多用集成一体，携带方便、操作简单、适应能力强大功率超磁致伸缩材料制成声波幅射器。
它具有小体积、高频率、短余振、大功率的特点采集系统自行开发 ，数据的采集灵活性大，动态范围大、抗干扰能力强、频带宽检测分析仪自带数据处理系统，能对采集信号进行实时处理。
同时提供了功能%强大的数据二次处理新，软件系统 系统集成了多种现代信号处理数据处理软件系统（小波、面波、高阶统计分析）采用了Windows界面。
，指标参数:
主控制系统
控制器 :工业控制微机
计算机接口: RS232串口或USB口
时间测读精度: 0.1us
时间测读范围: 只受内存限制
采样间隔: 0.1us—6553us
采样长度: 0.5—8k
接受信号带宽: 10Hz----500KHz
信号增益范围: -40-80db
高通滤波: 直通，10Hz
低通滤波: 10kHz，50kHz，500kHz，5MHz可选
系统，动态范围： 160db
系统等效输入噪声: 10uV
幅度准确度: ≤2%
幅值分辨率: 14bit±1/2LSB
接收通道数: 2通道(可按用户要求扩到4通道)
通道串扰抑制: 80db
同步信号输出: TTL电平
同步信号输入: TTL电平
信号触发方式: 单发、连发、信号、稳态、外触发
信号触发电平: 10%--90%FSR
体积: 240mmⅩ68mmⅩ196mm
重量: ≤2kg
工作温度: -10℃～+45℃ 工作湿度 20%-90%
主要配置
主处理器:Intel 嵌入式高性能600MHz处理器
内存:256MB DDR2
电子硬盘:1GB-8GB 支持U盘操作（%导出数据）
显示器:640*480 8.4”VGA真彩液晶屏
