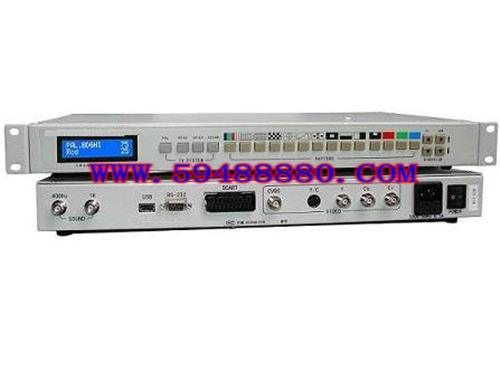

多制式视频信号发生器采用数模变换，产生精密的模拟电视测试信号，它提供PAL，NTSC M，NTSC-4.43 SECAM四种彩电制式的14幅测试图像。以CVBS，Y/C，Y Cb Cr以及SCART（选购件）方式输出，音频输出： 400 Hz 、1 kHz，正弦波。
用于测试和调整，视频产品，如电视机和录像机。它具有USB（选购件）和RS-232接口，可进行控制和下载用户所需图案（选购件）。仪器采用表面贴装和多层涂金印板的，，。
一.制式支持共四种(出厂时厂方设置的制式)
|
制式 |
行数 |
行频（Hz） |
场频（Hz） |
载波（Hz） | |
|
PAL |
PAL-B，D，G，H，I |
625 |
15625 |
50 |
4433618.75 |
|
NTSC |
NTSC-M |
525 |
15734.24 |
60/59.94 |
3579545 |
|
NTSC-4.43 |
525 |
15734.264 |
60/59.94 |
4433618.75 | |
|
SECAM |
|
625 |
15625 |
50 |
4406250(4250000) |
