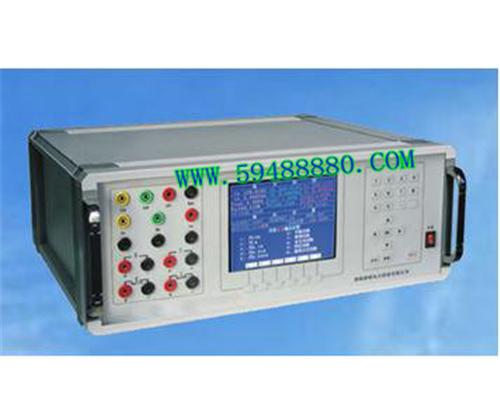

产品简介:
本装置是按照GB/T13729－92、DL/T630－1997和检定规程JJG126－95、JJG124－2005、JJG307-2006的要求而设计的三相0.05，表源一体化装置。装置中表的核心，是由数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、畸变波信号源。装置模拟量输出和模拟量输入的量程，充分考虑了上述GB/T13729－92、DL/T630－1997和JJG126－95规程中，的优先和非优先采用值。装置具有精度高、工作稳定，、操作方便灵活等特点。显示器采用6.5英寸TFT彩色液晶屏,图表字符显示清晰亮丽。
一.主要功能及特点:
1．可自动检验电力系统交流采样装置和电测量变送器的基本误差，电压、电流、波形、功率因数等影响量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。
2．可半自动校验多种指示仪表（含指针式和数字式）。
3. 可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
4．在测量电压、电流、有功功率时，其准确度为0.05，；由于装置内设有高于60kHZ工作频率的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能，为0.05，。本装置实为一台融交流采样器、电测量变送器、交直流电表、电能表四大检测功能为一体的高精度、高稳定度的标准装置（“四合一”多功能）。
5．设有RS-232接口。通过上位机软件（选件），由PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。
6．设有大容量的非易失性存贮器，可存贮300块检测原始数据，以供查阅和上传。
二.工频交流输出:
电压量程：50(57.7)、100、200(220)、400(380)、800V
电流量程：0.5、1、2.5、5、10、20A，
每相，输出容量： 20VA；
调节范围：0～120%（800V除外），
调节细度：5×10；
波形失真度：≤0.3%；
电压、电流及功率输出稳定度：≤0.01%/60s （峰－峰值）；
频率范围：45～65HZ， 调节细度 0.001HZ；
相位范围：0～359.99o，调节细度 0.01o；
谐 波：2～31次， 幅 度 0～20% 相位细度 0.01o·N （N为谐波次数）。
三.直流输出
电压量程：75、150、300、500、1000V
电流量程：0.5、1、2.5、5、10、20A ，
每档输出容量：20W；
调节范围： 0～120% （1000V除外） 调节细度 5×10 ；
输出稳定度：≤0.01%/60（峰－峰值）；
电压调定值准确度：0.05%；
电流调定值准确度：0.1%； 75mV输出（负载≥5Ω）准确度 0.1%。
四.模拟量输出
电压量程：±1、 ±5、 ±10V；
电流量程：±1、±5、±10、±20mA；
电压、电流准确度：0.05%。
测量下列电量时的准确度
频率（45～65HZ）：5×10 ；
电流对同名相电压的相位：0.05°；
正弦波下工频电压、电流、有功功率及电能：0.05%；
正弦波下工频交流无功功率及电能：0.1%；
变送器测量： 纹 波 1%； 响应时间 40ms。
直流电压：±1、 ±5、 ±10 、±20、 1～5 2～10V 0.01%；
直流电流：±1、±2.5、±5、±10、±20、 4～20mA 0.01%；
五.使用环境
电源单相： 220V±10%， 50HZ±5%。
温 度： 20℃±10℃，
相对湿度： ≤85%RH。
体积重量：460×450×175mm3， 约20 kg。
