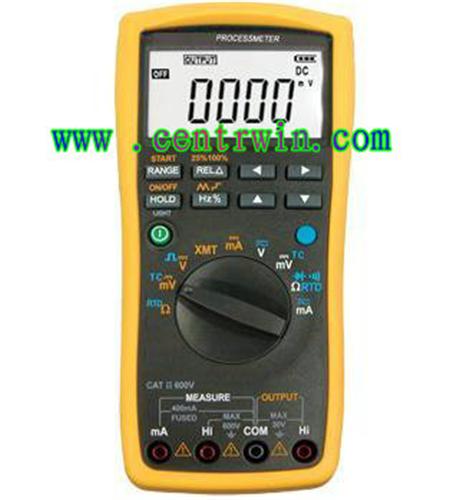

1、将数字多用表与过程信号源合二为一为，功能的现场过程维护工具
2、测量功能：交直流电压、交直流电流、欧姆、频率、短路蜂鸣测试、二，管测试、相对值测量
3、测量显示4000字，基本精度为0.5%，测量速率3次 / 秒
4、可选择手动式或自动量程，测量值显示保持
5、输出功能：直流电压、直流电流、频率、热电阻、模拟变送器，内部提供15V回路电源，热电偶自动冷端补偿
6、输出设定位5位，基本精度为0.2%
7、输出直流电流时，可同时显示mA和%值；25%和100%的手动步进、自动步进及自动斜坡的电流输出功能
8、大屏LCD双显示，带白色LED背光
9、采用面板校准，，%打开机壳便可进行校准
10、可用碱性电池供电、Ni-Hi电池供电或AC适配器供电，电池仓门可方便%换电池和保险丝，在使用中可实时显示电池电量状况以及在线充电
11、简便的人机操作，并具有自动背光关闭和自动电源关闭功能，适合现场使用
测量基本，指标 （适用于校准后一年内、23℃±5℃、0～70%RH、精度=±（%读数+LSD））
|
功能 |
量程 |
设定范围 |
分辨力 |
精度 |
|
直流电压 |
4V |
-4.000V~4.000V |
1mV |
0.2%+4 |
|
40V |
-40.00V~40.00V |
0.01V |
0.2%+4 | |
|
400V |
-400.0V~400.0V |
0.1V |
0.2%+4 | |
|
交流电压 |
400mV |
0~400.0mV |
0.1mV |
1%+4 |
|
4V |
0~4.000V |
1mV |
0.5%+4 | |
|
40V |
0~40.00V |
0.011V |
0.5%+4 | |
|
400V |
0~400.0V |
0.1V |
0.5%+4 | |
|
直流毫伏 |
40mV |
-40.00mV~40.00mV |
0.01mV |
0.2%+4 |
|
400mV |
-400.0mV~400.0mV |
0.1mV |
0.2%+4 | |
|
欧姆 |
400Ω |
0~400.0Ω |
0.1Ω |
0.2%+4 |
|
4kΩ |
0~4.000kΩ |
1Ω |
0.2%+4 | |
|
40kΩ |
0~40.00kΩ |
0.01kΩ |
0.2%+4 | |
|
400kΩ |
0~400.0kΩ |
0.1kΩ |
0.2%+4 | |
|
4MΩ |
0~4.000MΩ |
1kΩ |
0.2%+4 | |
|
40MΩ |
0~40.00MΩ |
0.01MΩ |
1%+4 | |
|
直流电流 |
40mA |
-40.00mA~40.00mA |
0.01mA |
0.2%+4 |
|
400mA |
-400.00mA~400.00mA |
0.1mA |
0.2%+4 | |
|
交流电流 |
40mA |
0~40.00mA |
0.01mA |
0.5%+4 |
|
400mA |
0~400.00mA |
0.1mA |
0.5%+4 | |
|
频率 |
50Hz |
0~50.0 Hz |
0.01Hz |
0.1%+3 |
|
500Hz |
0~500.0 Hz |
0.1Hz |
0.1%+3 | |
|
5kHz |
0~5.000 kHz |
1Hz |
0.1%+3 | |
|
50kHz |
0~50.00k Hz |
0.01kHz |
0.1%+3 | |
|
100kHz |
0~100.0k Hz |
0.1kHz |
0.1%+3 | |
|
占空比 |
0.1%~99% |
|
0.1% |
1%典型 |
|
二，管测试 |
1V |
|
0.001V |
10% |
|
通断测试 |
≤50ΩBB |
|
0.1Ω |
|
|
热电偶 |
R |
|
|
0.5%+3(≤ |
|
S |
| |||
|
K |
|
0.2%+2(≤ 0.5%+1( > | ||
|
E |
| |||
|
J |
| |||
|
T |
| |||
|
N |
|
0.5%+3(400~ 0.5%+2( > | ||
|
B |
| |||
|
热电阻 |
Pt100 |
|
|
0.5%+2 |
|
|
|
|
其他特性：
1、DCV测量
共模抑制：50Hz / 60Hz > 100分贝
串模抑制：50Hz / 60Hz > 45分贝
ACV测量
共模抑制：50Hz / 60Hz > 60分贝
2、温度系数：0.1 × 基本精度/ ℃ （温度范围<18℃ 或 >28℃）
3、V、Ω、Hz输入端子间和地间施加，电压：600VDC / AC
mA输入端有保险丝保护：500mA / 250V快熔
输出基本，指标 （适用于校准后一年内、23℃±5℃、0～70%RH、精度=±（%设定值+LSD））
|
功能 |
量程 |
设定范围 |
分辨力 |
精度 |
|
欧姆 |
400Ω |
0~400.0Ω |
0.1Ω |
0.2%+4 |
|
直流毫伏 |
100mV |
-10.00mV~110.00mV |
0.01mV |
0.2%+4 |
|
直流电压 |
5V |
-0.5000V~5.5000V |
1mV |
0.2%+4 |
|
频率 |
100Hz |
1.0Hz~110.0Hz |
0.1Hz |
0.2%+2 |
|
1kHz |
0.100Hz~1.100Hz |
0.001kHz |
0.2%+2 | |
|
10kHz |
1.0kHz~11.0kHz |
0.1kHz |
0.2%+2 | |
|
模拟变速器 |
-20mA |
0~-22.000mA |
0.01mA |
0.2%+4 |
|
直流电流 |
20mA |
0~22.000mA |
0.01mA |
0.2%+4 |
|
热电偶 |
R |
|
|
0.2%+3 (≤ 0.2%+2 ( > |
|
S |
|
| ||
|
K |
|
0.2%+20 (≤ 0.2%+10 ( > | ||
|
E |
| |||
|
J |
| |||
|
T |
| |||
|
N |
| |||
|
B |
|
|
0.2%+3 (400~ 0.2%+2 ( > | |
|
热电阻 |
Pt100 |
|
|
0.2%+6 |
|
Cu50 |
|
其他特性：
1、 温度系数：0.1 × 基本精度/ ℃ （温度范围<18℃ 或 >28℃）
2、 输出端子间与地间施加，电压：30VDC
3、 输出端有保险丝保护：100mA / 250V快熔
一般特性：
1、工作温度及湿度
0 to 50oC, ≤80%RH no condensation
70%RH or less at 40 to 50oC.
2、储存温度及湿度:-25 to 60oC, ≤90%RH no condensation
3、工作海拔:≤2000m max. above sea level
4、震动及冲击:随机性2g，5～500Hz1米落下测试
5、校准周期及预热时间为，本表精度，其校准周期为一年或其它 开机预热时间为10分钟或其它
6、显示及背光
* 段式LCD双显示：68.0 x 36.3mm
* 白色LED背光，可设定背光时间0～9000S
7、电源
* 4 x 1.2V AAA碱性电池供电
* 4 x 1.2V AAA Ni-Hi电池供电
* AC充电器可对Ni-Hi电池充电
* 自动关机操作：可设定自动关机时间0～60minutes
* 连续使用时电池寿命（相对于碱性电池）：
测量任何参数：约200小时
模拟电流、频率、电压输出：约50小时
对500Ω负载供应20毫安的电流：约5小时
8、，，标准
IEC 61010-1, 2000
Overvoltage category II （Max. input voltage:AC/DC600V）Pollution degree 2
9、尺寸及重量:205 × 95 × 42（mm） ，约500g
10、附件
测试表笔 1付 说明书 1本 保险丝(63mA) 2只
