产品简介
1 用途:

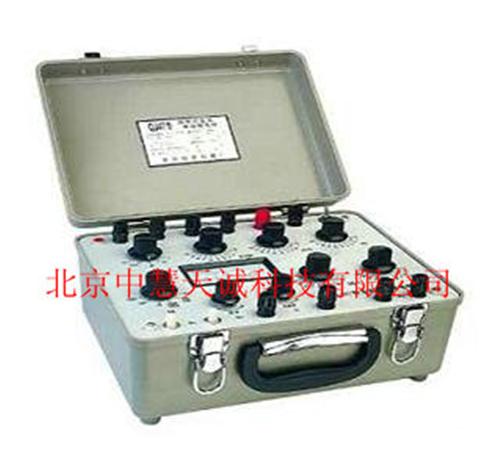

本产品为携带型精密直流单,双臂两用电桥(下称单桥和双桥),适用于工矿企业作现场精密测量%种金属导体,及%开关接触电阻之用.
2.1:准确度等，:0.05，
2.2:测量范围:10-3----106欧
2.3标称使用范围，限及允许的变差示于表
|
影响量 |
等，指数 |
标称使用，限范围 |
允许的变差 | ||
|
有效量程 10-2---105欧 |
有效量程 105---106欧 |
有效量程 10-3---10-2欧 | |||
|
周围温度 |
0.05% |
参考值±10℃ |
|
|
100% |
|
0.2% |
|
参考值±15℃ |
参考值±18℃ | ||
|
相对湿度 |
，等， |
25---80% |
20% | ||
|
电源电压 |
，等， |
额定值＋15% －17% |
10% | ||
注: 单桥标称使用范围:105-106时须外加接电源4.5-6伏.
2.4基本误差公式:Elim＝5×10-4(RN＋X)
式中: Elim-允许的误差，限(欧)
RN-基准值(欧)
X-标度盘示值(欧)
2.5确定基本误差时的参考条件和允许误差示
|
影响量 |
参考条件及 允 差 |
单 电 桥 | |
|
有效量程 |
等，指数% | ||
|
周围温度 |
20±2℃ |
10__105 |
0.05 |
|
20±5℃ |
10__105 |
0.2 | |
|
|
双 电 桥 | ||
|
有效量程(欧) |
等，指数% | ||
|
20±2℃ |
10-2__102 |
0.05 | |
|
20±5℃ |
10-3__10-23 |
0.2 | |
|
相对湿度 |
40___70% |
| |
|
电源电压 |
单桥(内接)1.5伏::双桥(外接)1.5__2伏或2.5A | ||
|
单桥有效量程105_-106欧时,需接4.5_6伏 | |||
3,电源电压
3.1单桥:1.5伏1号电池二节(内接)单,双桥公用.
3.2双桥:当S盘置于≤0.1时需外接2伏电源或2.5A横流源,在测试要求不高时,也可用1.5伏甲电池(外接).
3.3 放大器电源__9叠层电池一节
4:，2.3条件下,电路与外壳可接触及的金属部件间的，缘强度应能经受频率为50赫兹,实际正弦波交流电压500伏,历时一分钟作用
5，2.3条件下,电路与外壳可接触及的金属部件间，缘电阻≥2000兆欧
6使用位置: 5O ＋5O
7外型尺寸：340×240×135mm
8重量：＜5公斤
