产品详情

• 1.产品简介:
  ① 热电阻（ WZP Pt100 ）信号输出：－ 200 ℃～ 850 ℃ ， 11 ，。
  ② 稳流输出： DC 4~20 mA 连续可调、带电流指示，可由本机供电，也可由外部供电，用于调试调节阀和电流型 III 型仪表。
  ③热电偶（ K 分度）信号输出： 0 ℃～ 1300 ℃ ， 10 ，。
  2.使用
  ①热电阻（ WZP Pt100 ）信号输出：
  A－200 ℃～ 850 ℃ ，11 ，。精度 0.1 ，,能达到± 0.5 ℃ 。
  B 电阻输出接线柱“ A ”、“ B C ”别接被校验仪表的 A 、 B 、 C 。
  C 旋转校验点选择旋钮 , 观察仪表显示的温度。
  D 应用范围：可作为 0.5 ，仪表的信号源。
  E 注意：不能用作标准仪表！
  ② 有源稳流输出：
  A 接线 “电流输出”接线柱“ + ”、“ - ”分别接被校仪表的“ + ”、“ - ”端。
  B 选择开关：拔向有源。
  C 旋转“电流调节”旋钮 , 观察电流表，获得所需要的电流。
  D 电流流向：接线柱“ + ”稳流流出。
  E 应用范围：用于调试调节阀和电流型 III 型仪表的信号源。
  F 注意：不能用作标准仪表！
  ③ 无源稳流输出：
  A 接线：“电流输出”接线柱“ + ”、“ - ”分别接被校仪表的“ - ”、“ + ”端。
  B 选择开关：拔向无源。
  C 旋转“电流调节”旋钮 , 观察电流表，获得所需要的电流。
  D 电流流向：接线柱“ + ”稳流流出。
  E 应用范围：模拟电流型 III 型仪表变送器。
  F 注意：不能用作标准仪表！
  ④热电偶信号输出：
  A 接线：接线柱“＋”、“－ : ”别接被校验仪表的＋、－。
  B 0 ℃ ～ 1300 ℃ ， 10 ，输出。精度 0.5 ，，能达到± 5 ℃ 。
  C 输出信号是冷端为 0 ℃ 时的标准信号，实际使用时显示温度应该是选择点温度＋室温！
  D 旋转校验点选择旋钮 , 观察仪表显示的温度。
  E 应用范围：可作为 0.5 ，仪表的信号源。
  F 注意：不能用作标准仪表！
  ⑤电源使用
  A 采用 AC 220V 50Hz 。
  B 电池供电： K 分度选择开关不拔向 OFF 。仪表不用时应该拔向 OFF 。
  C 电池充电：当供上 AC 220V 50Hz 电源时“ RUN ”灯亮，并且向电池充电，当电池充满时“ RUN ”灯暗。
  D 电池电压低时： “ CH ”灯会亮，此时对输出有影响，请及时充电。
  3.装箱清单

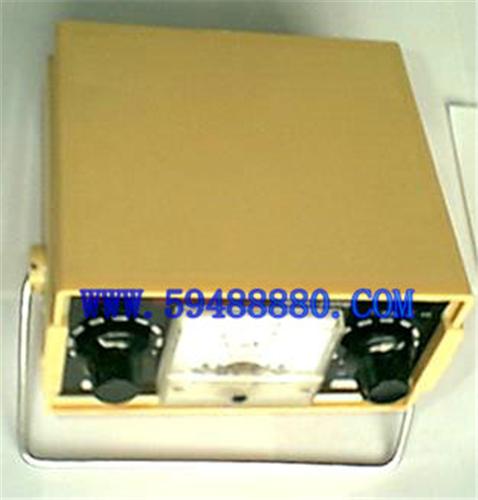

  ① 信号发生器 ： 1 台。
  ② 红色、黑色连线：% 2 根。
  ③ 3 芯电源线： 1 根
  ④ 说明书、合格证：% 1 份。
