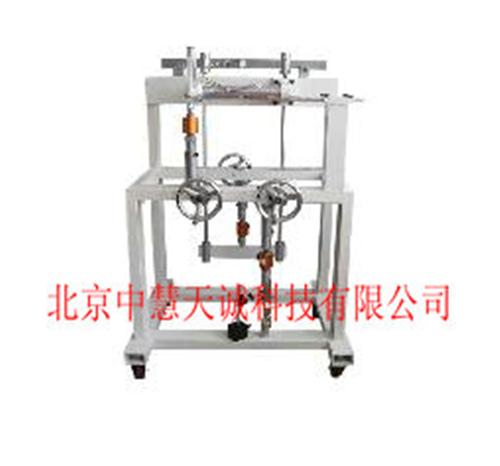

实验台采用蜗杆机构以螺旋千斤方式加载，经传感器由数字测力仪测试出力的读数；%试件受力变形，通过应变片由电阻应变仪显示。整机结构紧凑，外形美观、加载稳定、操作省力，实验效果好，易于学生自己动手，有利于提高教学，。本设备的潜力较大，还可根据需要，增设其它实验，实验数据也可由计算机处理。
结构
本产品的架体设计采用封闭型钢及铸件配制而成，表面经喷塑处理，结构坚固耐用。蜗杆及螺旋机构为内
藏式，从而使得机构紧凑。每项实验均配有精密镀铬试件和附件，每个实验台还配有工作柜，柜面可放置测试仪器，抽屉与中隔板放试件和附件。
功能
1、纯弯曲梁横截面上正应力的分布规律实验
2、电阻应变片灵敏系数的标定
3、材料弹性模量E，柏松比μ的测定
4、偏心拉伸实验
5、弯扭组合受力分析
6、悬臂梁实验
7、压杆稳定试验
8、叠梁弯曲实验(选配)
9、连续梁弯曲实验(选配)
主要，指标
|
试件，作用载荷 |
8kN |
|
加载机构作用行程 |
55mm |
|
手轮加载转矩 |
0～2.6N/m |
|
加载速度 |
0.13mm/转（手轮） |
|
本机重量 |
250kg |
|
外形尺寸（长×宽×高） |
850×700×1170(mm3) |
