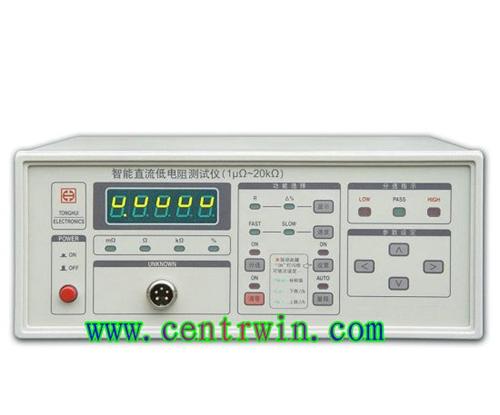

是智能化、宽范围、高精密的直流电阻测试仪器，适用于变压器及电感线圈铜阻、继电器接触电阻、开关、接插件接触电阻、导线电阻、元件焊点接触电阻、印制板线条及焊孔电阻、金属探伤等。应用于生产线，可使用HANDLER接口及GPIB接口（选件）输出良品/不良品信号，以提高生产线自动化测试能力
性能特点
基本精度：0.1%
，的分辨率：1 μΩ
直读值与百分比误差显示
可选RS232C接口
显示范围：0.001 mΩ～19.9...
4位半LED显示，稳定性好
上超、下超、合格分选及讯响功能
可选GPIB接口
|
|
CTHD-TH2512 |
CTHD-TH2512A |
CTHD-TH2512B | |
|
基本准确度 |
0.05%+ 2 个字 |
0.1%+ 2 个字 | ||
|
量程方式 |
自动, 保持 | |||
|
触发方式 |
内部, 手动, 外部 |
内部 | ||
|
测试速度 |
快速: 10, 慢速: 2.5 (次/秒) | |||
|
测试电流范围 |
1μA－1A |
10μA－100mA |
100μA－1A | |
|
测量显示范围 |
1μΩ－2M? |
10μΩ－200k? |
1μΩ－20k? | |
|
量程范围 |
20 mΩ－2 M? |
200 mΩ－200k? |
20 mΩ－20k? | |
|
测试端 |
五端 | |||
|
比较器 |
HIGH/PASS/LOW 判别及蜂鸣器讯响 | |||
|
校准 |
短路清“0” | |||
|
接口 |
Handler |
------ | ||
|
选件 |
RS232C，GPIB |
------ | ||
|
| ||||
|
量程 |
测量显示范围 |
分辨率 |
电流 |
开路电压 |
|
20 m? |
1 μΩ－20 m? |
1 μ? |
1 A |
≤ 1 V |
|
200 m? |
10 μΩ－200 m? |
10 μ? |
100 mA | |
|
2 ? |
100 μΩ－2 ? |
1 00μ? |
100 mA | |
|
20 ? |
1 mΩ－20 ? |
1 m? |
10 mA | |
|
200 ? |
10 mΩ－200 ? |
10 m? |
1 mA |
≤ 4 V |
|
2 k? |
100 mΩ－2 k? |
100 m? |
100μA | |
|
20 k? |
1 Ω－20 k? |
1 ? |
100μA | |
|
200 k? |
10 Ω－200 k? |
10 ? |
10 μA | |
|
2 M? |
100 Ω－2 M? |
100 ? |
1 μA | |
参数指标
|
工作温度、湿度 |
0°C－40°C, ≤ 90%RH | |
|
电源要求 |
电压 |
198V－242V |
|
频率 |
47.5Hz－63Hz | |
|
功耗 |
≤ 30VA | |
|
体积(W×H×D) |
270mm×110mm×330mm | |
|
重量 |
约3.3kg | |
