产品详情

• 一、产品简介:

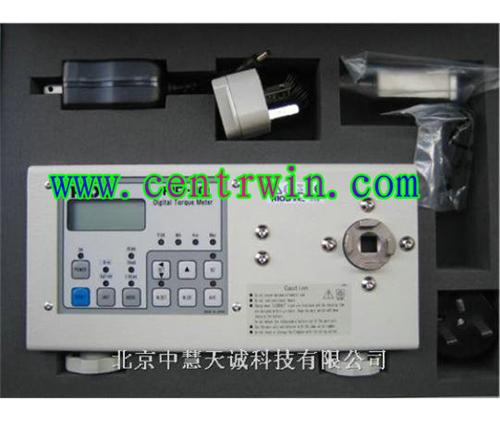

  1、数字扭力测试仪是检测和测试及校准%种力矩的精密仪器；
  2、用于测量和校正%种电批、风批、扭力批、扭力板手的力矩及扭力设定状况；
  3、适用于%种需测量力矩的转轴、轴承等产品、卡具及夹具等工具。
  %应用在五金加工、电子产品、电器、设备、相机、钟表、玩具、测量仪器及IT等行业，甚至军工、航天、汽车等行业。
  二、主要特点
  1、操作简单，配备多种测量不同力矩的缓冲力配件，并可加外制夹具作其它用途。
  2、扭力大小为高清晰液晶屏显示力矩数字，简单、，阅读。
  3、具有扭力跟随值和锁定并保持显示，力矩（扭力值），即，高峰值。
  4、灵敏度高、，度高，可以为%种类型扭力工具设定、校正，的力矩。
  5、具有三种力矩单位切换功能：Lbf.in(磅力.英寸)、kgf.cm(公斤力.厘米)、N.m(牛顿.米)。
  6、测试仪可以作顺时针方向和逆时针方向的测量力矩，即可作拧紧件和松开件的扭力。
  7、结构上采用高强度钢材，而电子检测部分使用高，数码电路控制系统，并采用德国的高精度传感器。
  8、带有模拟信号输出口，提供多种信号应用，可进行波形观察，测量数据的记录分析。
  9、电源使用可充电锂电池供电，仪器便于携带、安装。
  三、，指标
  测量范围 磅力.英寸 (Lbf.in)1.5-45
  公斤力.厘米 (kgf.cm)1.5-50
  牛顿.米 (N.m)0.15-5.0
  精 度 ±1%以内
  测量方式 跟随值（TRACK）、峰值（PEAK）
  采样频率 600Hz
  电 源 6V（5个1.2V锂电池组）
  电池寿命 >500回
  充电时间 5--7小时
  足电连续使用时间 30小时以上
  电池充电器 输入:AC100-120V 50Hz /220-240V 60 Hz 输出:DC7.2V 120mA
  外形尺寸 230mmX123mmX65mm
  重量 1.9公斤


  型号		CLGHP-10s CLGHP-10	CLGHP-20s CLGHP-20	CLGHP-50s CLGHP-50	CLGHP-100s CLGHP-100	CLGHP-200s CLGHP-250
  峰值时测量范围	1bf.in kgf.cm N.m	0.15～9.00 0.15～10.00 0.015～1.000	0.30～18.00 0.30～20.00 0.030～2.000	1.5～45.0 1.5～50.0 0.15～5.00	1.5～90.0 1.5～100.0 0.15～10.00	5.0～180.0 5.0～200.0 0.50～20.00
  测量方式		跟踪、保持
  精度		±0.5%Fs				±1.0%FS
  电源（充电时间）		1.2V镍氢电池×5节1.2VNIMH充电6小时
  ，充电器		输入交流220V～240V输出直流7.2V400mA
  充满电使用时间		20小时
  电池寿命		约可充电300次
  尺寸/重量		W×H×D 230mm×65mm×120mm/ 2Kg

  操作说明书
  一.  开关机
  1. 按POWER键，ON指示灯(绿色)点亮，随后MODE、UNIT红灯亮起；LCD显示屏上四个8字闪烁，之后红灯亮，机器自检，自检过后，LCD显示0．点亮的指示灯为上次关机时的状态.注意在开机自检过程中,不要对机器进行任何操作．
  2. 按POWER键,机器关机．
  3.在开机后１０分钟未使用，或使用过程中间，有１０分钟未使用，
  机器会自动关机．
  二. 单位切换
  按UNIT键，,单位切换在N.m和kgf.cm之间进行,相应的指示灯点亮
  三. 模式切换
  按MODE键，，测量模式PEAK、TRAK、F.PEAK之间切换,相应的
  指示点亮．　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
  四.报警值设置
  　　持续按SET键,直至LCD显示屏上显示原来的报警值（未设置的将显示００００）,并且，后位数字在闪烁,按“Δ”键,改变闪烁位的数字,按SET键, 改变位数,当设置好后,再持续按 SET键,退出设置状态．
  五. 存储设置
  1.持续按M-SET键,直至指示灯亮，表示机器进入存储状态;存储状态只有在PEAK和F.PEAK状态下使用.在TRAK    状态时不对数据存储,存储单元在原来存储单元后面顺序排列.，多可以存储100个数据.
  2.存储状态下测量：数据存储在每次手动复位(按RESET)或自动复位之后　　自动进行,存储时包括相应的单位（红灯指示）和正负符号（顺时针和逆时针测试）都将被保存．
  4.查看存储值：在M-SET状态下,按下SET键，LCD显示屏开始闪烁显示 0001存储单元,闪烁2次后,再闪烁显示存储值,及以单位指示灯点亮，表示该 值 的单位.   如果有“-”号,表示该值是逆时针测量.直接按“Δ”键,可以直接查看指定序号的存储单元数值.按“RESET”键退出查看.
  5.存储值的删除.
  a.单个数值的删除:在存储值查看状态下,需要删除某一存储单元的存储值,只要在显示该存储单元序号或该数值时,按M-CR键.LCD显示屏闪烁显示dL,再按M-CR键,该值立即被删除.LCD显示屏再会从0001单元开始显示.按REST键退出.
  b.，删除: 在M-SET存储状态下,持续按M-CR键,LCD显示屏显示AdL.再按下M-CR键,机器会自动将，的存储值，删除,并且直接退回存储测量状态.
  六.平均值测量状态
  1.持续按AVE键,指示灯点亮,表示进入平均值测量状态,在该 状态下,
  UNIT．MODE两种状态均不能改变.
  2.在AVE状态下,，只能存储10个数值,超过10个测量值,系统会自动将0001的单元值弹出.
  3.查看Min．Ave.Max值:在平均值测量状态下,按AVE键,显示在MIN(，值),AVE(平均值).MAX(，值),之间切换,相应的指示灯亮.
  4.  按RESET键退出查看
  5. 持续按“AVE”键,退出平均值测量状态.相应的指示灯熄灭．同时存储的数据将丢失．
  七.蜂鸣器
  1.按BZ键,蜂鸣器开关打开,相应的指示灯点亮.
  2.在蜂鸣器开关打开情况下,当测量值超过设定的报警值时,蜂鸣器立即发出报警响,自动复位或按RESET键后,蜂鸣器停止.
  3.在蜂鸣器打开的状态下,每操作，任何按键有效,都会有一声蜂鸣器提示.
  4.再按BZ键,关闭蜂鸣器
  八.复位
     a.手动复位RESET键
       (1)对PEAK或F.PREK测量状态下的数量进行复位归零.
       (2)在存储查看,平均值查看,报警值设定状态下,按RESET可以退出,并且在%确定时,对前，操作可以废止.
     b.自动复位
        自动复位指在PEAK或F.PEAK两种状态下,对测量值进行自动清零,在自动复位状态下,RESET按键将%复位功能.
     c.自动复位时间的设定在机器的前侧面有RESET TIME定时开关, 自动复位时间如下


  自动复位时间	开关位置
  	1	2
  1秒	0N	ON
  2秒	ON	OFF
  5秒	OFF	ON
  OFF(手动)	OFF	OFF

  九.数据输出
  1.将模式状态设置在PEAK或F.PEAK
  2.将开关“3 P.ON/OFF”置于“ON”，P.ON指示灯亮.
  3. 将MITUTOYO(日本三丰)MQ65-5P数据输出仪接入机器DATA OUT插座.
  4.按RESET键2秒,存储的数据将按0001向后顺序输出.
  5.如果%MITNTOYO MQ65-59的连接,而又将P.ON/OFF置于ON,这时按下RESET后,LCD将显示ERR.提示错误,出现这样的现象,可以将P.ON/OFF置于OFF,后再按RESET复位,或将P.ON/OFF置于OFF后关机再重新开机.
  十.充电
    当LCD显示屏的左上角出现LOBAT时,表示电池电量不够,机器将在1分钟左右自动关机,请立即充电.
  1. 将充电器的DC插头插入机器的DC座中,为了确保接触，,在插入插头后,请轻轻旋转一下插头.
  2. 请关闭机器充电,以确保充足电池电量.
  3. 在充电时,不要进行测量操作.
