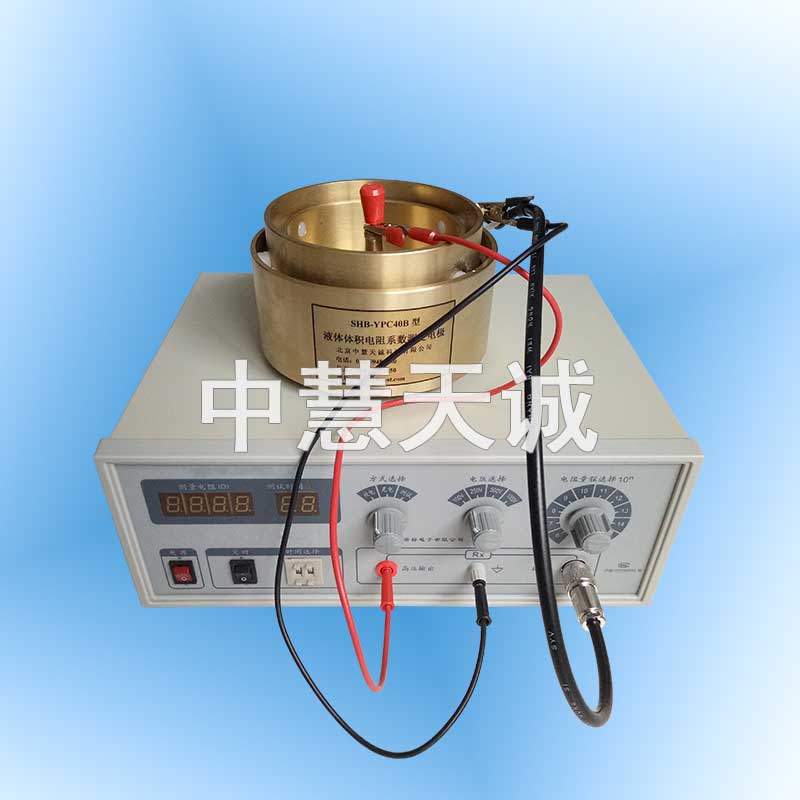

产品介绍：
本仪器是直读式的数字高阻测试仪，量程为2×10^15Ω。
适用于高阻值绝缘材料、电工产品、元器件及电线电缆的绝缘电阻的测量。
选配电极箱能测量绝缘材料的表面电阻和体积电阻。
测试电压 | 测量范围 | 时间 | ||
V | 允差 | Ω | 精度 | min |
100、250 500、1000 | ±5% | 0.2×10^6~2×10^9 | ±3% | 1-99可调 |
0.2×10^10~2×10^12 | ±5% | |||
0.2×10^13~2×10^15 | -- | |||
液体增塑剂体积电阻率的测定GB1672-88
说明
1、内容与适用范围
规定了液体增塑剂的体积电阻率的测定方法。
适用于测定液体增塑剂的体积电阻率。其他液体助剂也可参照本测定方法。
2、体积电阻率的定义
是在试样体积电流方向的直流电场强度与该处电流密度之比，以Ω·m表示。
3、试样
3.1液体增塑剂试样每次用40ml左右。
3.2试样应在温度23±2℃、相对湿度60-70%的条件下放置2h以上。
4、测试仪器及电极
4.1高阻计
高阻计测试时应满足下列要求：
a.高阻计测量范围应包括1*10^6-1*10^17Ω。
b.阻值大于10^12Ω时，测量误差小于±20%；阻值等于或小于10^12Ω时，测量误差应小于±10%。
c.零点飘移每小时不大于，标尺的4%。
d.输入接线的绝缘电阻应大于仪器输入电阻的100倍。
e.测试电路应屏蔽。
f.仪器应定期进行校验。

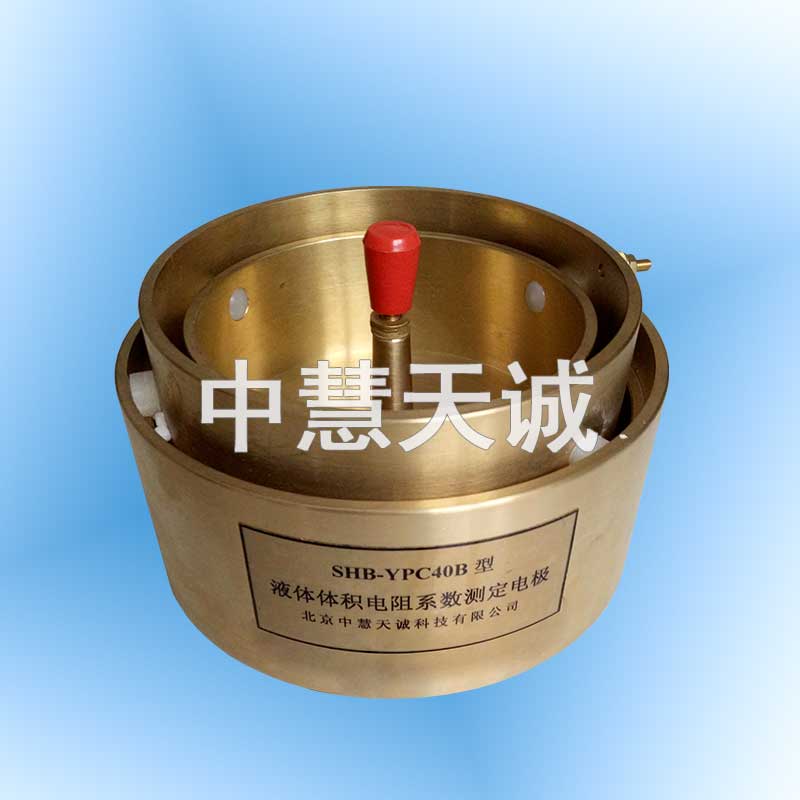

4.2电极
电极由黄铜或不锈钢制成。高压电极内径146mm，测量电极外径120mm，护环宽度8mm，测量电极与高压电极的间隙为2mm，电极工作面粗糙度为1.6以下。
5、测定步骤
5.1 将经过处理后的试样倒入高压电极内，使液面和测量表面接触。
5.2 测试在温度23±2℃及相对湿度60-70%环境中进行。
5.3 试验时，对试样所加的电压为100-500V的直流电压。
5.4 将电极接入仪器测量端，调整仪器，按仪器说明书进行操作。加上试验电压1min，读取电阻的指示值，同时对试样连续测定两次，取两次结果算术平均值。每次测定后试样及地极要放电1min。
6、计算
体积电阻率ρv（Ω·m）按式（1）（2）计算：
S＝π/4(D＋g)² （1）
ρv＝Rv(S/d) （2）
式中 Rv：体积电阻Ω；
S：平板测量电极的有效面积m²；
D：平板测量电极直径m；
g：测量电极与保护电极间隙宽度m；
d：试样厚度m。
