产品详情

• 产品介绍：

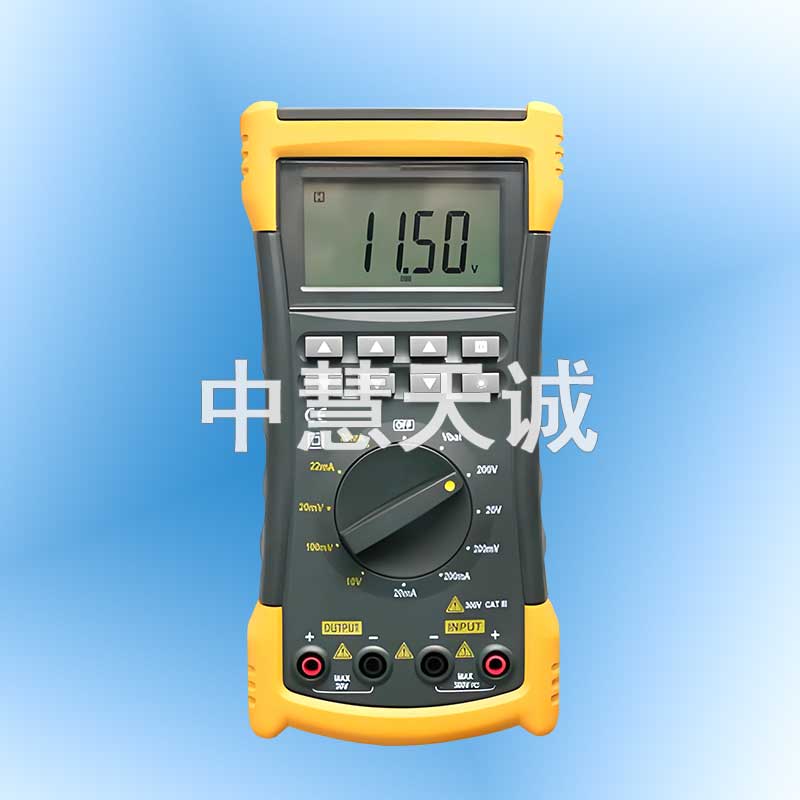

  过程回路校验仪表是由集成电路、微处理器、运算放大器和模数变换器组成；仪器用于自动化仪表校验，根据GB6587.1-86《电子测量仪器环境试验》中II组仪器的要求。

  产品功能：

  1.仪表测量时可选择MAX/MIN/平均/保持/相对测量模式；

  2.可在电流测量的同时，为变送器提供+24V环路电源；

  3.仪表可输出电流给变送器及其他设备，也可仿真一个变送器输出电流；

  4.四种斜波步进速率可选择，测试变送器的响应速度；

  5.电流输出有四种范围可选择，对应精度0.05%，分辨率1μA，同时显示百分比量程；

  6.为热电偶测试校准毫伏测量和毫伏输出功能；

  7.背光源LCD显示；

  8.内置可充电电池组。

  产品特点：

  1.输出信号数字键设定。

  2.仪表可测量交直流电压、电阻、频率、毫伏、交直流电流、二极管等功能。

  3.可输出源电流给变送器及其它设备，也可仿真一个二线制变送器输出电流。

  4.输出四种斜波步进速率，测试变送器的响应速度。

  5.电流输出有四种范围4～20mA、0～20mA、0～24mA、0～10mA。精度0.05%，分辨率1uA，同时显示百分比。

  6.毫伏输出：0～99.999mV，分辨率5uV，精度0.05%。

  7.电压输出：0～10.000V，分辨率1mV，精度0.05%。

  8.仪表为变送器提供24Vdc环路电源，同时可以测量电流。

  9.显示器显示表笔和插座连接示图，带背光源。

  规格参数：

  信号输出

  输出	量程	输出范围	准确度	分辨率
  	10v	0-10v	±（0.05%读数+5字）	1mv
  电压	100mv	0-200mv	±（0.05%读数+5字）	10μv
  	20mv	0-20mv	±（0.05%读数+5字）	1μv
  回路电源	24v		±2%
  电	22mA	0-22mA	±（0.05%读数+5字）	10μA
  流	20mA	0-20mA	±（0.05%读数+5字）	1μA
  负载	0-1kΩ

  信号测量

  输入	量程	输入范围	准确度	分辨率
  电	100mA	0-100mA	±（0.05%读数+5字）	10μA
  流	20mA	0-20mA	±（0.05%读数+5字）	1μA
  	20v	0-200v	±（0.1%读数+5字）	10mv
  电压	200v	0-20v	±（0.05%读数+5字）	1mv
  	200mv	0-200mv	±（0.05%读数+5字）	10μv

  仪器配置：

  主机...............................................1台

  使用说明书....................................1份

  产品合格........................................1份

  测试线............................................1付

  输出线............................................1付

  充电器............................................1只

  充电器与仪表连接电缆...................1条
