产品简介

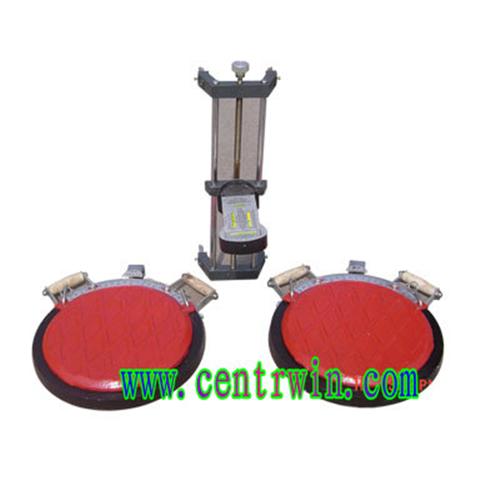

ZHKQDJ-II前轮定位测量仪 目前，外%使用的水准式前轮定位测量仪是带磁钢的水准测量仪和底盘等附件配套使用，用来静态测量前轮，转向角和前轮定位角。其方便的使用过程被%承认。是在日本弥荣工业株式会社CCG-3型的基础上加以改进、制造的，产品，其%项性能指标都已达，外同类产品。
ZHKQDJ-I 前轮定位测量仪 将水准测量仪吸附在挂架中央的固定盘上，再将挂架牢靠的夹在轮辋上，尤其适合于轮辋是铝合金或磁铁无法吸附车辆。
，性能指标
水准测量仪部分:
其前端部有一，性磁铁，用来吸附在固定盘上或铁的轮子轴上。
仪器表面的水平泡A用来测量前轮外倾角。
仪器表面的水平泡B用来测量转向节主销后倾角。
仪器表面的水平泡C用来测量转向节主销内倾角。
仪器表面的水平泡D用来校准仪器的水平状态。
|
外型尺寸 |
155 × 98 × 30mm | |
|
自 重 |
0.95Kg | |
|
磁钢吸引力 |
磁钢吸引力 | |
|
水准规格 |
A |
Φ7 × 60mm |
|
B |
Φ7 × 58mm | |
|
C |
Φ7 × 58mm | |
|
D |
Φ7 × 25mm | |
|
测量范围 |
前轮外倾角γ |
-5°∽ +5° 精度：5 % |
|
主销后倾角β |
-3°∽ +10° 精度：5 % | |
|
主销内倾角α |
0°∽ +16° 精度：5 % | |
前轮转角盘部分：
|
外型尺寸 |
400 × 400 × 55mm |
|
转盘直径 |
351mm |
|
设计承重 |
5000Kg |
|
转角测量范围 |
-40°∽ 0°∽ +40° 精度：5 % |
