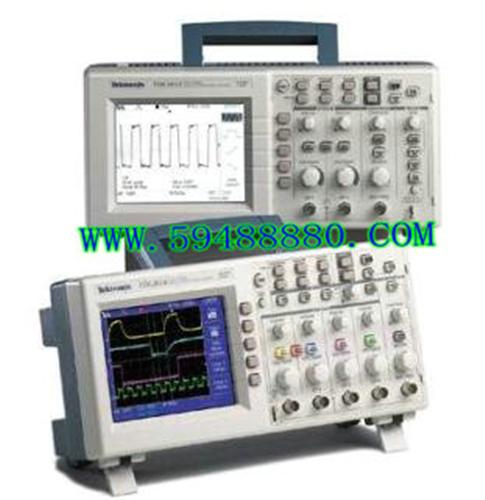

UZTDS2022B 数字存储示波器的主要特点和优点：
40 MHz, 60 MHz, 100 MHz和200 MHz带宽
高达2 GS/s的实时取样速率
2通道或4通道
彩色或单色LCD显示器
通过前面板USB端口支持可移动数据存储设备
通过USB设备端口及OpenChoice和NI SignalExpress ? PC软件，无缝连接PC
，触发，包括脉宽触发和选行视频触发
，型号上标配FFT
通过USB设备端口直接打印到，兼容PictBridge ?的打印机
UZTDS2022B 存储示波器，参数：
|
|
TDS2012B |
TDS2014B |
TDS2022B |
TDS2024B |
|
带 宽 |
100MHz |
100MHz |
200MHz |
200MHz |
|
通 道 |
2 |
4 |
2 |
4 |
|
|
|
|
|
|
|
每条通道采样率 |
1GS/s |
1 GS/s |
2 GS/s |
2 GS/s |
|
垂直分辨率 |
8 位 (，型号) | |
|
垂直灵敏度 (/div) |
5mV/div～10 mV/div（2mv/div 时20M带宽限制器自动打开） | |
|
，记录长度 |
2.5K 点 (，型号) | |
|
垂直，度 |
±3% (，型号) | |
|
，输入电压 ( 1МΩ) |
300 VRMS CAT II；3MHz以上，在100KHz至13Vp-p AC之上减额至20dB/十进制 | |
|
位置范围 |
2mV～200mV/diV时，±2V；>200mV～5V/div时，±50V | |
|
带宽BW 限制器 |
20 MHz | |
|
输入阻抗 |
1MΩ//20pF | |
|
输入耦合 |
AC, DC, GND (，型号) | |
|
水平精度 |
50ppm | |
|
显 示 器(1/4VGA LCD)) |
单 色 |
彩 色 |
|
，标准 |
UL3111－1，IEC61010－1，IEC61010－1，CSA1010.1 | |
|
环境---温 度 |
操作：0°C～＋50°C，非操作：－40°C～＋70°C | |
|
环境---湿 度 |
操作状态：＋30°C以下：90％RH，＋41°C～＋50°C：60％RH；非操作状态：＋50°C以下，60％RH。 | |
|
环境---高 度 |
操作：2,000m，非操作：15,000m | |
