SF6开关是电力系统中已经被%的应用的电器。而其的，运行也成为电力系统稳定供电的重要保障，。SF6密度继电器是在安装在SF6开关上用来监测SF6气体密度变化的，手段。因此SF6密度继电器的好坏直接关系着开关是否能够正常运行。
因此DL/T596-1996《电力设备预%性试验规程》规定要定期对SF6密度继电器进行校验。
原文：%SF6电气开关使用单位应定期对SF6气体密度控制器进行校验。——《电力设备预%性试验规程》
仪器校验的原理：
密闭在容器中的气体压力是随着温度的变化而变化的，为了有个统一标准进行比对，我们通常把20℃的相对压力值作为标准值。就是在密度表校验的时候根据压力和温度的对应关系转换成20℃时的等效压力值，从而再进行比较。
闭锁回复值校验：
通常是在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。
报警回复值校验：
继续给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出报警动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警恢复值。
超压回复值校验：
继续给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号后，开始缓慢匀速的给SF6密度继电器进行放气当继电器超压报警信号发出时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压回复值。
报警值校验：
在环境温度下，当SF6密度继电器内压力值高于报警回复值时，开始匀速缓慢放气，当SF6密度继电器发出报警信号时记录当时环境温度下的压力值，并换算到20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警值。
闭锁值校验：
继续给SF6密度继电器缓慢匀速进行放气，当SF6密度继电器发出闭锁信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁值。
超压值校验：
给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压值。
一、仪器概述

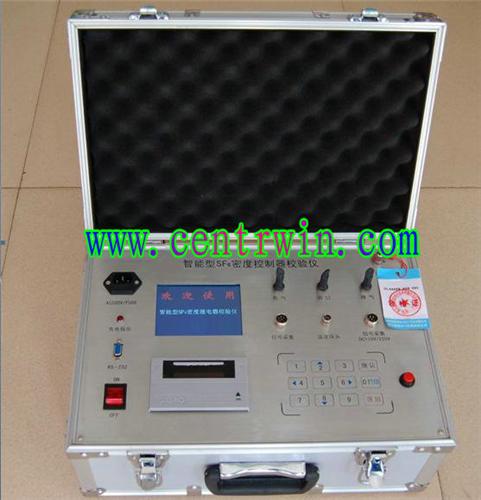

智能型SF6密度继电器校验仪，是一种智能化，自动的SF6密度继电器校验仪器。该仪器采用微机，，能对%种SF6密度继电器进行校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器，也为SF6电气产品的生产、，运行、预试和维护提供方便。
在封闭容器中，%温度下的SF6气体压力可代表SF6气体的密度。为了能够统一，习惯上常把20℃时SF6气体压力作为标度值。在现场校验时，在不同的环境温度下，测量的压力值都要换算成其对应20℃时的压力值，从而判断SF6密度继电器的性能。智能型SF6密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。本仪器除可对SF6密度继电器校验外，还具有对压力表进行校验和仪器自校的功能，这样不仅可以一机多用，还免除了仪器送检和返厂校验的难题。
二、主要功能及特点
智能型SF6密度继电器校验仪采用高精度单片机为核心自动化程度高、重复性好、，性高
仪器采用进口彩色大屏幕液晶，人性化界面操作方便简单，一目了然（5寸真彩屏）。
仪器自动采集温度、压力测量和20℃压力的换算。并且时时显示温度、环境温度下的压力、及转换到20℃时的压力值。彻底解决了SF6密度继电器现场校验的难题。
，测试过程为自动测量，避免了由于人为因素而产生的误差。
仪器有数据存储功能（可存储100组数据）并具有掉电数据保护功能，已方便以后对测量数据的查询。
仪器可以在任意环境温度下对常温压力表和密度表进行校验。
仪器管路，采用快速接头，连接方便而且校验过程中不浪费气体。
仪器内部具有时钟功能，也可在线对时钟进行修正。
仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正，以确保仪器的校验精度
中文菜单界面，人机友好，操作简便。
仪器采用0.2，高精度压力传感器和，，的磁流体，产品。
仪器配有多种开关过度接头，多数开关可以实现不用拆卸进行校验
采用高容量内置电池，屏幕时时显示电池电量，，大的方便了现场校验工作可连续使用8小时以上。
仪器具有带电测试（既测试是不用拆掉信号线）,在信号线带有DC110V/220V的情况下可以进行测试。
三、主要，参数
测量方式：自动测量
2 工作电源：AC220V±10% 50Hz DC12V （内置电源）
测量精度：0.25 ，
显示方式：5寸真彩液晶显示
测量范围：0～0.9Mpa
压力显示分辨率：0.001 Mpa
仪器使用温度：-30～60℃ （，使用温度 5～50℃）
存储容量：100组
输入方式：金融系统，金属键盘
打印方式：高速针打
10 温度范围：-50℃～125℃ 精度0.1℃
11 仪器重量：主机 5.0Kg
12 主机外形尺寸： 长420mm×宽285mm×高200mm
附件箱外形尺寸：长420mm×宽350mm×高200mm
