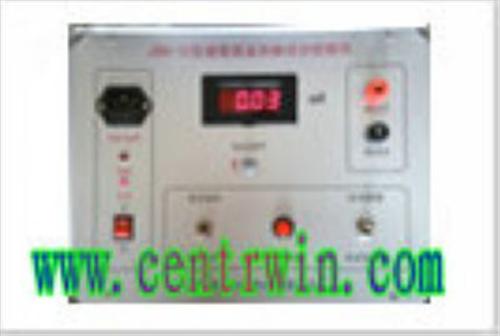

一、产品简介
避雷器是电网中保护电力设备免受过电压危害的重要电器设备，其本身运行状况的好坏将直接影响到电力系统的，。通常通过避雷器监测器监测避雷器的动作及泄漏电流，由于密封不良，监测器在运行中可能进入水分或潮气，使内部元件锈蚀，或其他原因造成监测器计数器不能正常动作，泄漏电流指示不准。所以《〈规程〉》规定，应每年对避雷器监测器检查1次。为满足电力系统生产的需要，我公司研制出了避雷器监测器综合校验仪。该仪器既可使用交流220V电源，又可在无交流220V电源情况下使用内置充电电池。既可校验监测器动作计数器，又可校验监测器泄漏电流表。使用方便。
二、产品功能
1、 避雷器监测器动作试验
2、 检验避雷器监测器漏电流表指示
3、 自动充电功能
4、 适用范围广：适合避雷器监测器的校验
5、 操作简单
6、 LED数码管显示
7、 重量轻，适合于野外作业
三、，参数
1、 量程范围：0-10mA可调
2、 工作电压：AC 220V或12V内置电池供电
3、 灵敏度：0.01mA
4、 测量误差：±2%
5、 显示方式：四位LED显示
6、 工作方式：室内、室外
7、 响应时间：瞬时
8、 电缆长度：标准3m
9、 规格尺寸：21cm×14cm×15cm
10、 重量：约2Kg
四、操作说明
1、 避雷器监测器动作试验
，先，将输出A输出B分别连至避雷器监测器上下两端，将功能转换开关设置为动作测试，然后打开电源，按动动作触发按钮，每按一下，避雷器监测器计数器指针将动作一下（数字累进式计数器数字应前进一位）。说明避雷器监测器计数器工作正常。动作触发按钮按动间隔1—2S为好。触发动作为点动，不可保持时间过长。测试完后关断电源。
2、 避雷器监测器漏电流表试验
将功能转换开关设置为电流指示，选择测试电流是峰值还是有效值，打开电源，手动调节电流调节旋钮并将监测器漏电流表与测试仪漏电流指示值比较。若监测器漏电流表指示值与校验仪中所调节的值一致，证明该避雷器监测器漏电流表工作正常。
3、 仪器充电说明
在仪器接通220V时，仪器自动充电，红灯表示正在充电，绿灯表示已充满。每次使用前需充满电！
总结：若在前两种情况下，监测器均能正常工作，说明该监测器工作正常。%%换。反之，则需%换避雷器监测器。 五、疑问解答
1、 校验仪调节值与避雷器漏电流表实际指示值不一致？
此时需要查看一下，电流选择按钮。看是否是指向峰值的位置。
2、 按下触发按钮一下，指针动作两次？
有时因按钮安动时引起抖动，可能会连续动作二次，属于正常情况。
六、附件
1、 系统配件
本系统主要由以下部分组成：校验仪主机、220V电源线、测试线3m 2根
2、 维护保养
1） 本产品是一台精密仪表不要随意打开
2） 本产品应存放在避免潮湿、高湿、多尘的环境中
3） 在长时不用后请在脱电工作前提前充电5小时左右。以使得脱电后的电能
4） 本产品严禁强烈拍打、撞击
