产品简介
● 高性能
● 抗干扰
● 实时自动报警
● 网络通讯
● 远程控制
● 探伤数据管理

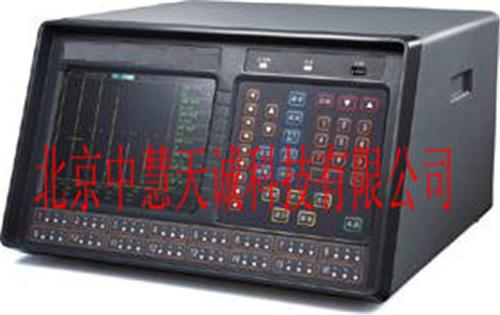

多通道数字超声探伤仪
在线自动化检测的，选择
该系列多通道数字超声探伤仪，通过与探头、机械传动装置等配合，组成自动化高速检测系统，实现对钢管、焊管、钢棒、钢坯、钢板等型材的超声在线检测。
通过以太网与上位机进行实时通讯、远程控制，进行数据编辑，显示B型、C 型等其他内容，直观反映缺陷位置及当量。
高度集成的探伤仪主机，适应能力强，满足%种工作环境要求，，系统运行的稳定可。
，功能与性能
探伤通道多，可连接8组单、双晶探头同时工作，具有探伤通道互检功能
检测灵敏度高，%通道的探伤灵敏度余量高达60dB。
每个探伤通道有A、B、C三路报警闸门，可分别设置为进波和失波报警，实现多位置、多方式的自动报警
界面波跟踪功能，通过跟踪闸门D和报警闸门A、B、C之间的逻辑关系，，报警闸门跟踪界面波，%止水浸法探伤由于水层波动导致的误报警或漏报警。
脉冲重复频率可调，，高重复频率达到5KHz/通道（4通道）、2.5KHz/通道（8通道）
可设定缺陷的自动标记为延时标记或延长距离标记。
具有相关报警次数选择，可根据实际情况选择相关报警数，%止误报警，提高抗干扰能力。
大容量存储器可存储高达500个数据集，包括波形、曲线、参数、探伤报告等。
USB接口可将仪器内部存储的数据、波形向U盘转存，或直接打印探伤报告。
大屏幕、高亮度彩色TFT液晶显示屏带来，的读测效果，可选择显示任意四个通道的波形和探伤数据
可选择中文或英文菜单，操作过程文字信息提示。
上位机操作软件具有，数据库和强大处理功能，%便于数据的分析、编辑、分类、存储、查询、打印、传送等功能
由机械传动装置提供位移信号，配合探伤仪的缺陷回波信号，在上位机实现B、C型显示，直观地显示缺陷的位置和当量。
探伤仪主机采用高度集成化设计，配合，的软件系统，操作直观、运行稳定，满足在线检测高速、准确的需求。
主要，指标
|
项 目 |
单 位 |
技 术 数 据 |
|
衰减器误差 |
dB |
每12dB±1dB |
|
垂直线性误差 |
% |
≤3 |
|
动态范围 |
dB |
≥30 |
|
探伤灵敏度余量 |
dB |
≥60（2.5Z20N探头） |
|
远区分辨力 |
dB |
≥26 |
|
水平线性误差 |
% |
≤0.5 |
|
电噪声电平 |
% |
初始化工作状态下，探测范围、增益调为，时：≤20 （工作频率 1～3MHz 档） |
|
工作频率范围 |
MHz |
1.5 ～ 3 / 3 ～ 6 两档可选 |
|
脉冲重复频率 |
|
分10档可调（8通道时，，高 2.5KHz/ 通道，实际通道重复频率受通道数、互检、探测范围、声速、脉冲移位、探头零点等关联限制） |
|
薄板分辨力 |
mm |
≤3（5C6N 探头） |
|
测量分辨力 |
mm |
0.1 |
|
探测范围 |
mm |
0 ～ 1000（钢纵波） |
|
脉冲移位 |
mm |
-10 ～ 500 (钢纵波) |
|
材料声速 |
m/s |
1000 ～ 9999 |
|
抑制 |
% |
0～80 线性抑制 |
|
检波方式 |
|
负向检波 / 正向检波 / 双向检波 / 滤波 |
|
增益范围 |
dB |
0 ～ 110 |
|
双探头 |
|
off / on |
|
闸门 |
|
每通道4个闸门, A、B、C为测量闸门，D为跟踪闸门 |
|
显示画面 |
|
可选择单个通道或四个通道的显示画面 |
|
探伤通道数 |
|
|
|
通道互检 |
|
根据探伤通道数，固定1→2（1通道发射，2通道接收）、3→4、5→6、7→8 |
|
报警输出 |
|
声光报警（内接扬声器和面板LED发光二，管）及可设置的报警信号输出接口 |
|
喷枪输出 |
|
4个喷枪输出接口 |
|
存储器 |
|
500组数据集，包括探伤状态参量、回波图形等 |
|
冻结功能 |
|
A型回波冻结 |
|
自动增益功能 |
|
A闸门内回波幅度自动调整到80%波幅 |
|
显示屏 |
|
高亮度8.4″彩色TTF显示屏，640×480像素 |
|
工作电压 |
V |
220 AC（外部电源） |
|
工作温度 |
℃ |
-10～40 |
|
重量 |
Kg |
约12.5 |
|
尺寸 |
mm |
400×250×400（宽×高×深） |
