产品介绍：
摩擦系数测试仪是按照JTG E60、JTG E42、JTJ 052的要求，用于测定路面、机场跑道、标线漆等磨擦系数。
工作原理：
摆式仪是动力摆冲击仪器，是根据摆的位能损失等于安装于摆臂末端橡胶片滑过路面时，克服路面等磨擦所做的功为原理。

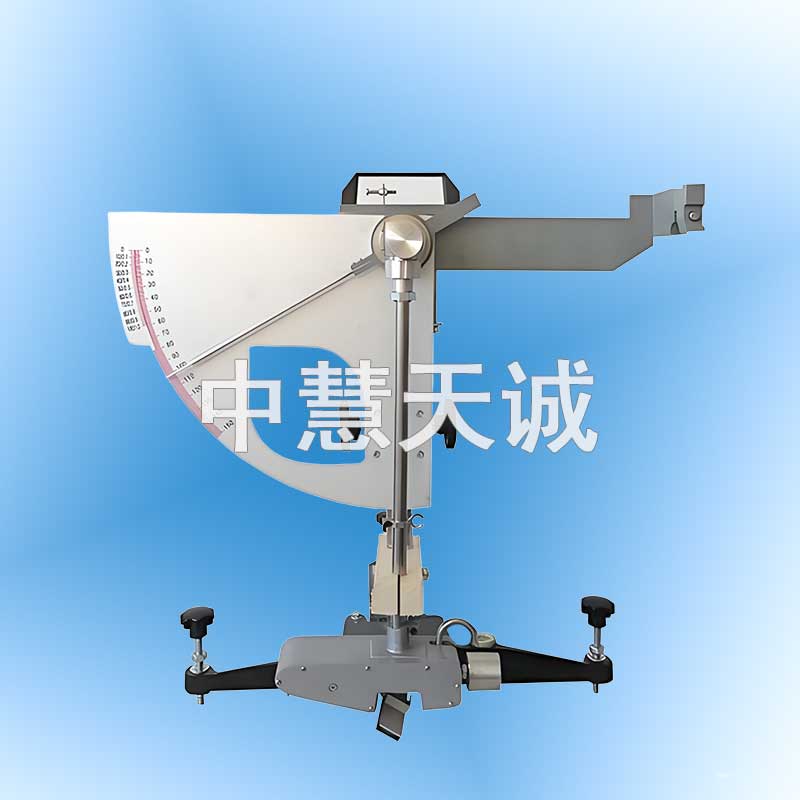

仪器结构：
固定把手、固定把手、升降把手、释放开关、转向节螺盖、毛毡圈、指针、连接螺母、调平丝、底座、水准泡、卡环、定位螺丝、举升柄、平衡锤、并螺母、滑溜块、橡胶片、拨针片。
1.底座：由T型腿，调平螺丝和水准泡组成，对仪器起调平支撑作用。
2.立柱：由立柱、升降装置，导向杆及仪器把手组成。用于升降和固定摆头的位置。
3.释放开关：安装于悬臂上的开关，用于保持摆杆水平位置和释放摆杆落下的作用。
4.摆头：由紧固把手，摆轴，转向节，轴承等组成，起连接摆，固定位置，在摆动平面内自由摆动的作用。
5.示数系统：由指针、毛毡圈、法兰、紧固螺母及度盘组成，指示出磨擦系数值。
6.摆：由上、下接头、摆杆、杠杆、举升柄、外壳、滑块及橡胶片组成。它对摆动有规定力矩，对路面有规定压力，前与后，左与右的力矩平衡，是度量路面的摩擦系数。
规格参数：
摆动的力矩：615000g.mm
其中摆重量：1500±30g
摆 重 心 矩：410±5mm
橡胶片对路面的正向静压力：2263g
摆头倾斜5°处自由放下到摆动停止的次数：＞70次
橡胶片外边缘距摆动距离：510mm
仪器重量约：14kg
使用方法：
1.选点：在测试路段上，沿行车方向的左轮轨迹，选择五个测点，每一测点相距约5-10米。
2.仪器调平：将仪器置于测点上，并使摆动方向与行车方向相同。然后转动调平螺丝使水准泡居中。
3.调零：
1）放松固定把手，转动升降把手，使摆升高并摆动，然后旋紧把手。
2）将摆向右移动，按下释放开关。使卡环进入释放开关槽，并处于水平释放位置，然后松开释放开关，此时指针应被拨到紧靠拨针片。
3）按下释放开关摆向左运动，并带动指针向上运动，当摆到MAX高位置后下落时，用左手将摆杆接住，此时指针应指零，若不指零时，可旋紧或放松毛毡圈调节螺母，重复本项操作，直到指针指零。
4.标定滑动长度：
1）用橡胶皮刷清除摆动范围内路面上的松散颗粒和杂物。
2）让摆自由悬挂，在橡胶片的外边平行摆动方向设置标准尺126mm，放松紧固把手，转动升降把手，使摆缓缓下降，当滑溜块上橡胶片刚接触路面时，提起举升柄使滑块升高，将摆向右移动，并转动升降把手使摆下降一段距离，然后放下举升柄使摆慢慢向左移动，直到橡胶片的边缘接触路面，对正126mm尺的一端，再用手提起举升柄，使滑块向上抬起，并使摆继续向左移动，放下举升柄，再将摆慢慢向右移动使橡胶片的边缘再，接触路面。橡胶片两次同路面的接触点的距离应为126mm（滑动长度）。再重复上述步骤进行粗调。
5.测定：用水浇洒路面，并用橡皮刷刷刮，以便洗去泥浆，然后再洒水，并按下释放开关，使摆在路面上滑过，指针指示出路面的摩擦系数值。当摆向回摆时，用左手接住摆杆，右手提起举升柄使滑块升高，并将摆向右移动，按下开关，使摆卡环进入释放开关，并将摆针拨到紧靠拨针片，重复此项，测定五次（每次均应洒水），记录每次的数值，五次数值差不大于三个单位（刻度盘的一格半）如差值大于三个单位，应检查产生的原因，并再次重复上述操作。
6.测定结果：
1）每个测点用五次测定读数的平均值代表测点的摩擦系数值，并用五个测点的磨擦系数的平均值。
2）测定读数，该度盘上指针的读数（摆值），除以100，为路面的磨擦系数。如：摆值33，磨擦系数为0.33。
7.仪器配置：
洒水壶、橡胶片、标准尺、橡皮刷、压力标定天平（选配）、三角架（选配）
8.仪器运输：
1）放松固定把手，用升降把手将摆升到高处再固定，并用夹板将摆杆与立柱夹紧固定。
2）放松T型腿上蝶形螺母，将后腿折叠起。
3）将仪器置于仪器箱内，旋紧底座正面的调平螺丝，使其旋入仪器箱底的螺母内将仪器固定。
9.注意事项：
1）由于路面的磨擦系数受季节和湿度的影响，应记录测试日期和路面的温度。
2）路段应描述路面结构类型，外观和使用年限。
3）当摆向左摆动后返回时，用手接住摆杆。
4）在滑块上橡胶片滑动的范围内不应有明显的凸形和凹形。
5）标定滑动长度时，应以橡胶片刚接触路面为准。
6）路面磨擦系数沿公路的横断面而变化。通常路中间小、路边大。
7）滑块上采用新橡胶片时，应先在干燥路面上测试数次后再用。橡胶片的磨耗长边＜3.2mm，短边＜1.6mm。
10.仪器标定：
1）摆的重量：放松摆杆与转向节的连接螺母，从仪器上取下装有滑块的摆。称重（1500±30克）。
2）重心：装有滑块的摆的重心，由将摆置于刀口上的位置来确定。平衡点的试验位置连接螺母，应固定于摆臂，得到平衡后，应旋进或旋出平衡锤直到摆壳边部水平，并将平衡点位置作记号。
3）摆动中间到重心的距离：把摆装在仪器上，并取下转向节螺盖，测量从摆动中间（轴承螺母中间）到重心的距离（410±5mm）。摆的中间位置
4）力矩标定：由公式L=615000g.mm 计算出摆的重心位置。
11.压力标定：
1）将摆从仪器上取下，使滑块的橡胶片与摆壳周板平行，滑块绕轴转动，而轴上的窜动量不大于0.2mm。
2）将压力标定天平置于试验台上，调平使指针指中，把三角架置于右侧称盘的后部，摆式仪放在三角架上，用夹块将摆杆固定在立柱上，使橡胶片对准右称盘中部并压下3-5mm，在左称盘中加1克重量，使天平稳定（此时天平指针向右）。调节仪器底座调平螺丝，使指针对准右方20mm处。
3）然后在左侧称盘上加标定砝（2263克），此时指针应回零，若指针不回零，则表示橡胶片对路面的压过大（指针偏右方）或过小（指针偏左方）取下标定砝码，用螺丝刀旋紧或旋松弹簧松紧调节螺母，使指针回零。此时应注意握紧摆杆，在旋紧和放松调节螺母过程中到（2263克）。
