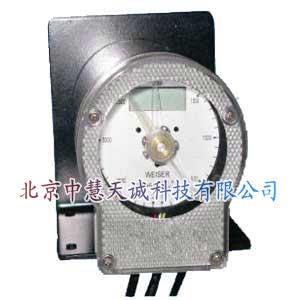

产品介绍：
闸位计划外按照，标准GB9359-88《水文仪器总，条件》及相关，标准求制造。仪器由，值型旋转编码器、自动收缆装置或其它形式的耦合器等部分组成，是%立的闸门开度测量仪，适用于江河、湖泊、水库、船闸、水电站及供、排水工程的闸门开度观测测量；同时，本系列仪器又可与闸门启闭机控制装置、电显示器联接组成显示、控制系统；与计算机系统联接组成水电站、闸门、水位综合测量控制系统；与通信机连接，作为水文自动测报系统、水情卫星遥测系统的数字终端设备使用。
本系列仪器可用于平板闸、弧形闸、人形闸的开度测量、数据传输。
工作原理
数字闸位计由开度传感器、自动收缆装置或其它形式的耦合器、显示、控制器、传输电缆、RS485数字通信接口等部分组成。闸门运动通过耦合器带动传感器旋转，即可输出与闸位相对应的格雷码编码信号。
闸门开度传感器的分辨力为1cm。其工作过程为：当闸门作垂直运动或旋转运动，与闸门相连的耦合器即作同步运动，耦合器再驱动传感器的主轴转动，即可通过传感器的电插座输出与转动位置相对应的闸位编码电信号（格雷码）。对于平板闸，输出信号经硬件或软件译码，用于显示、观测；对于弧形或人字形闸门，由电显示器或计算机对格雷码进行自动换算或数字处理后输出。
，参数：
测量范围：0-10m
分 辨 力： 1cm
测量精度： ±2cm或0.2%F·S
电参数
输出码：格雷码10bit；
传输形式：通断触点：0.1A/24VDC；[OC门：30mA/30VDC]
接口（选装）
RS485接口：MODBUS协议或其它。
4～20mA模拟量信号输出。
环境温度： -25℃～85℃
相对湿度： <90%(40℃)
外形尺寸：Φ196×210或100×108×107mm
电源电压：12～24VDC
