产品介绍：

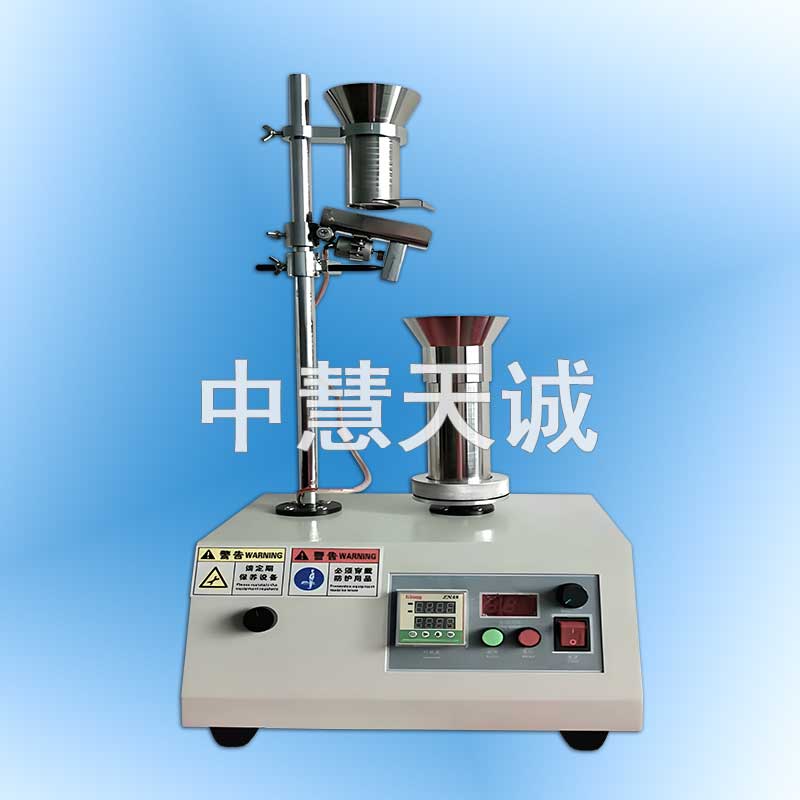

堆积密度仪是按照GB-T 6286分子筛堆积密度测定方法要求，用于粒状分子筛松装密度和振实密度的测定。
规格参数：
振幅范围：1~3mm
频率范围：100~200次/min
量筒规格：100ML、300ML
计数范围：0~9999可设定
加料速度：3~5ML/S
加料槽规格：85mm*45mm*20mm
容器材质：不锈钢
机箱材质：钣金烤漆
供电电源：AC 220V，50Hz
仪器配置：
主机....................1台
容器....................1套
电源线.................1条
毛刷....................1把
测定步骤：
1.松装密度的测定
调节测定仪贮存漏斗的高度及加料器的振动电压和斜度，使加料速度控制在3.5ml/s。
将备用试样装入测定仪的贮存漏斗中，通过测定容器上端套筒，加入容积为100ml的测定容器中。
注：粒径大于5mm的球形试样和条径大于3mm的条形试样，用容积为300ml的测定容器。
去掉容器上端套筒，用直尺刮平高出容器的试样。
称量测定容器中的试样(准确到0.01g)。
2、振实密度的测定
调节测定仪振击电压，使振动频率控制在140~160次/min。
将备用试样取120ml，分三次，每次将取样量的l/3通过测定容器上端套筒，倒入测定容器中。振击1000次，共振击3000次。
注：粒径大于5mm的球形试样和条径大于3mm的条形试样，取备用试样360ml。
去掉容器上端套筒，用直尺刮平高出容器的试样。
称量测定容器中的试样(准确到0.01g)。
3、测定试样的吸水量
取测定堆积密度后的试样二份，每份10g左右，置于二只已称重(准确到0.01g)的瓷坩埚中。
将盛有试样的瓷坩埚放入箱式电阻炉中，在550℃焙烧1h。
取出二只瓷坩埚，置于真空干燥器内，在空气压强小于1.0×10³Pa的条件F，冷却试样到室温。
