产品介绍：

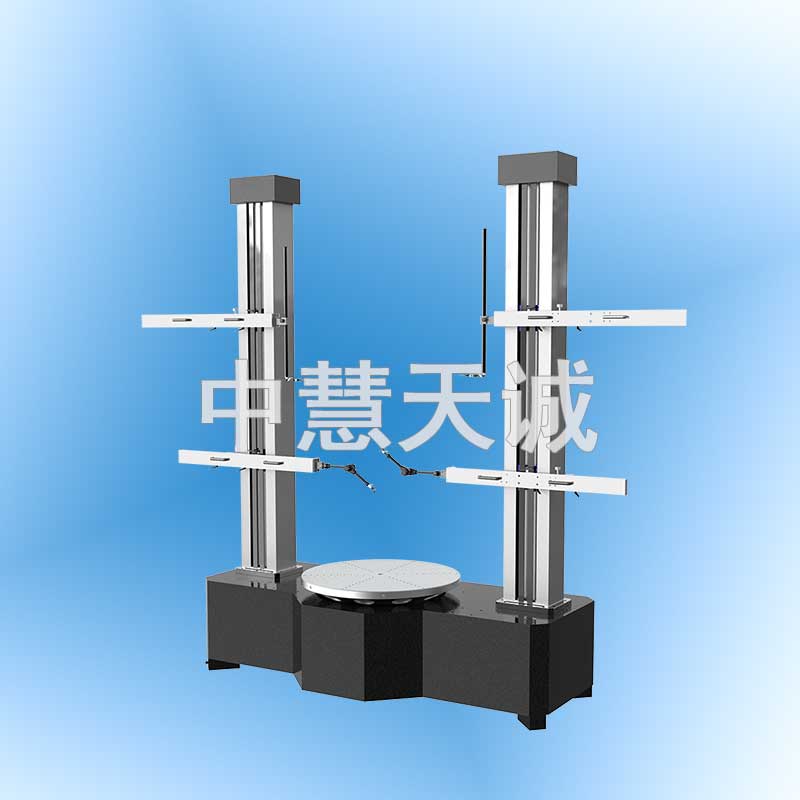

航空发动机同心度仪是用于发动机机匣、转子、叶盘组件，盘、轴类零件和回转体零、部件的跳动、同心度、圆度及平面度、垂直度的检测，并对检测数据进行记录、存储、并建立数据库，通过计算机对误差数据进行评价和分析，得出正确的测量结果并出具测试报告。该测量仪特别适用于航空发动机的总体，装配及维修。
主要配置：
该仪器主要由气浮轴系、花岗岩基座、多功能测架、圆光栅、传感器、计算机及软件、电气控制系统、空气净化装置等组成，测架及附件可选。
主要特点：
1.回转基准：气浮轴系具有回转精度、刚度和承载能力的特点。
2.调心调倾工作台可对零件进行调心调倾。
3.具有测架系统。
4.该仪器可在生产现场使用。
规格参数：
仪器规格
径向回转误差：0.1um-0.3um
角回转精度：0.2″-0.4″
转台台面直径：1000mm，1200mm，1500mm可选
转台承重：1000kg、1500kg、2000kg可选
测量高度：1500mm、1800mm、2000mm可选
调心调倾范围：调心±3mm，调倾±0.5°
传感器分辨力：0.3um
圆光栅分辨力：20″
气浮转台
台面跳动：15um-25um
平 面 度：10um-20um
台面材质：合金钢、铸铁可选
台面工件固定形式：T型槽、螺纹孔可选
回转直径：1200mm，1500mm，2000mm可选
调心调倾工作台
工作台直径：600mm,800mm,1000mm,1200mm可选
承重：200kg,500kg,800kg,1500kg,2000kg可选
其他机械结构
卡盘种类：液压卡盘（外抱式）、气动卡盘（內涨式）
测架种类：手动、自动、单柱、双柱可选
电气控制部分
径向传感器：量程±0.3mm，分辨力0.3um
轴向传感器：量程±1mm，分辨力1um
圆 光 栅：
使用要求：
压缩空气：0.3-0.8MPa压缩空气
使用温度：20±5°C
使用湿度：＜60%
