产品简介：

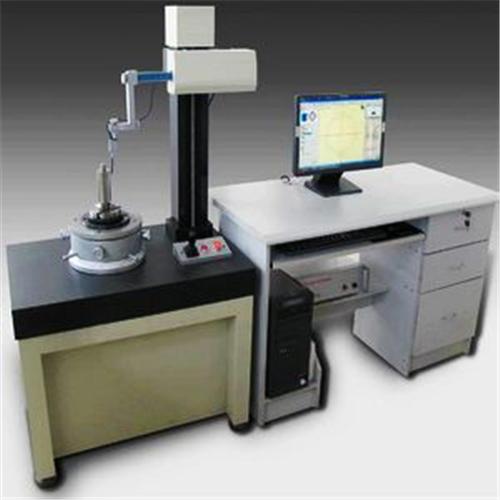

多功能圆度测量仪是以精密气浮主轴为基准，采用计算机测量系统的转台式%型圆度仪，主要用于圆环、圆柱等回转体工件的的圆度、波纹度、同轴度、同心度、垂直度、平行度等参数的测量，应用于汽车零件、轴承、纺机、油泵油嘴、航空航天等精密机械制造企业和大专院校、科研院所、计量机构等。仪器主要由气浮主轴、精密调平调心工作台、花岗岩台面、电动花岗岩立柱、电感测头、精密旋转编码器、驱动控制电箱、测量电箱、空气过滤干燥系统以及基于windows XP的测量分析软件组成。
仪器特点
1.主轴采用气浮轴，使仪器具有旋转精度高、稳定性好、承载能力强、非接触、不磨损。
2.工作台面和立柱采用，花岗岩材料使仪器机械性能稳定、不变形、不漂移、造型美观。
3.两，内置空气过滤器、一个保护压力继电器和一个油水分离器装置，使压缩空气工作气压稳定、干净、干燥，确保气浮主轴旋转稳定性好，精度高。
4.主轴电机采用调速电机，使仪器主轴旋转平稳
5.传感器垂直和水平运动采用直线电机驱动，使仪器操作方便
6.采用2048线/周的旋转编码器，，数据采样分辨率。
7.基于windowsXP操作系统的测量分析管理软件具有自动采集、自动修正偏心、仪器校准、数字滤波、，ISO标准的测量参数评定、测量结果数据库存档、打印输出等功能.
规格参数：
测量项目：圆度、波纹度、同心度、同轴度、平行度、平面度、垂直度、偏心、跳动量。
主轴精度：±0.035μm
系统精度：≤0.08μm
主轴转速：5r/min
转台载荷：40 kg
转台直径：200 mm（可扩展至260mm）
工件内径：3mm
测量高度：300mm（可扩展至400mm）
旋转工作台：精密调平调心
传感器移动：操纵杆电动控制
量程范围：±50μm， ±100μm，±400μm
测量分辨率：0.01μm
采样分辨率：8192点/周
数字滤波档：2-15、2-50、2-150、2-500、15-150、15-250
放大倍数：400、1000、2000、4000、10000、20000、40000、80000、100000
其他功能：谐波分析、斜率分析、数据库存档
扩展功能：部分圆弧圆度评定、电机换向器圆度、片间差测量
选配件：精密三爪卡盘、部分圆弧评定软件、电机换向器测量软件
工作气压：0.40～0.43MPa
气源压力：.45～0.80Mpa
外形尺寸：800mm×500mm×1450mm
主机重量：约220kg
