产品简介:

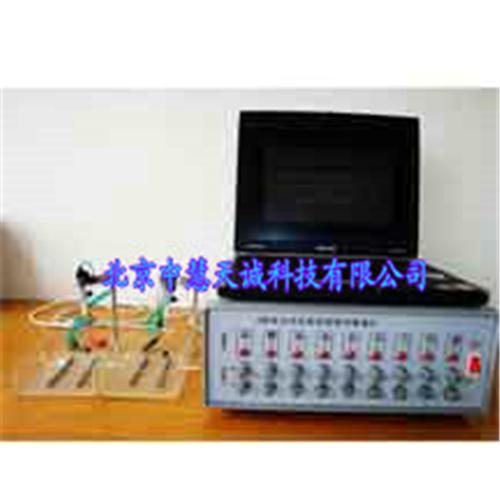

九通道自动采集钢筋锈蚀测量仪是针对国标GB8076-97测试混凝土外加剂对钢筋锈蚀作用而设计的研究、检测产品。本产品采用CMOS集成电路，恒流源，微电脑编程而制成。其特点就是科学、准确、操作简单，配套，。本产品自动采集数据，实验模式可同时测试9个样品。分析模式直观看出在测试工程中电位走势，通电量对电位影响。系统从监测到数据处理，图形生成，到报告打印，存档。本产品应用于建筑、桥梁、公路、港口工程等领域，高等院校、科研单位的科学研究。
，性能
仪器在预热30min后，在下列环境条件下连续使用。
环境温度：0-40℃
相对湿度：＜85%
供电电源：220V±10%,50HZ±2%
主要参数
测量范围：±2V,分辨率3mV
恒流范围：0-2mA,分辨率3μA
精度：1%
负载调整率：0-5KΩ
消耗功率：2瓦
采集卡分辨率：12bit
精 度：0.03%
输入阻抗：＞100MΩ
采集方式：查询，中断
外观，
外型尺寸：365×320×155mm
质 量：5kg
面板后板装置
面板装置
指示灯：上排为1~9通道开通指示。
通道开关：中排为1~9通道开关，开时指示灯亮，表示此通道电路接通。
电流调节：下排为1~9通道电流量调节。调节%通道电流大小。
后板装置
(POWER)电源开关
开通或关断电源。(POWER)置开接通电源，开机进入待测状态，此时灯亮，(POWER)置关为电源关断，此时灯暗。
USB接口：采集数据输入电脑的接口
测试导线连接口：1-9通道导线连接口。红线连接研究电，，黑线连接辅助电，，蓝线连接参比电，。
电源接口：连接220V交流电接口。保险置于坐内。
工作原理
九通道自动采集钢筋锈蚀仪中的恒电流系统在测试回路中流过的电流等于标准电阻上流过的电流。根据标准要求，先设制恒电流，从标准电阻上采集的工作电流与给定电流输入放大器，经控制电路比较，使工作电流回归到设定电流值。从标准电阻上采集到的电流与恒电流相等且不变，即为恒电流。
仪器测试
硬件与软件安装
硬件要求：电脑配置在奔4或奔4以上，系统程序安装在C盘。
将软件公文包复制到要使用电脑中，打开公文包，点击安装程序Setup，根据向导安装测试软件及硬件。安装完毕从新启动电脑。进入测试。
仪器测试
应熟练使用本仪器，否则应对照使用方法操作。测试应在30分钟预热后进行。
确认导线连接后，短接%通道导线，将三个夹子夹在一起。打开仪器、电脑。从开始程序中选择钢筋锈蚀自动采集测检测系统。打开电流调节界面。点击开始并摁开单通道仪器上开关(开时，指示灯亮，关时则暗)，根据电脑显示，调节%通道电流值约880μA。
退出电流调节，进入测试分析模式或测试模式。分析模式在测试过程中可看见电位时间变化图，可同时测试六组试样；试验模式可同时测试9组试样。每个模式可反复测试试样。测试中途不能转换模式。
断开%通道电流，将研究电，连接红线，参比辅助电，连接负，，参比电，连接蓝线，点开电脑对应通道“开始采样”采集初始电位，并接通相应通道电路，记时开始，测试至所需时间停止采集，保存，打印报告。
维护及，，
保险丝：电源输入插座有一个保险管。如果供电不正确，开关指示灯不亮，则可能是保险有故障。为此关掉电源，把供电切断。%换保险或与代理商、本公司联系。
清洁与除尘：长期使用后，设备面板、旋纽、背板需要清洁，其他部件需要除尘。清洁时应把供电电源切断。
成套说明
主机箱
主机 1台
使用说明书 1个
电源线 1个
电脑连线 1个
光盘 1个
测试束线 9条
砂浆摸 1个
支杆 1个
夹子 1个
甘汞电， 1个
板 1个
钢尺 1个
配件箱
砂浆摸、支杆、夹子、甘汞电，、板、 5个
硬化砂浆成型试摸 1个
1000ml烧杯 1个
φ7×100钢筋 20根
