一、概述

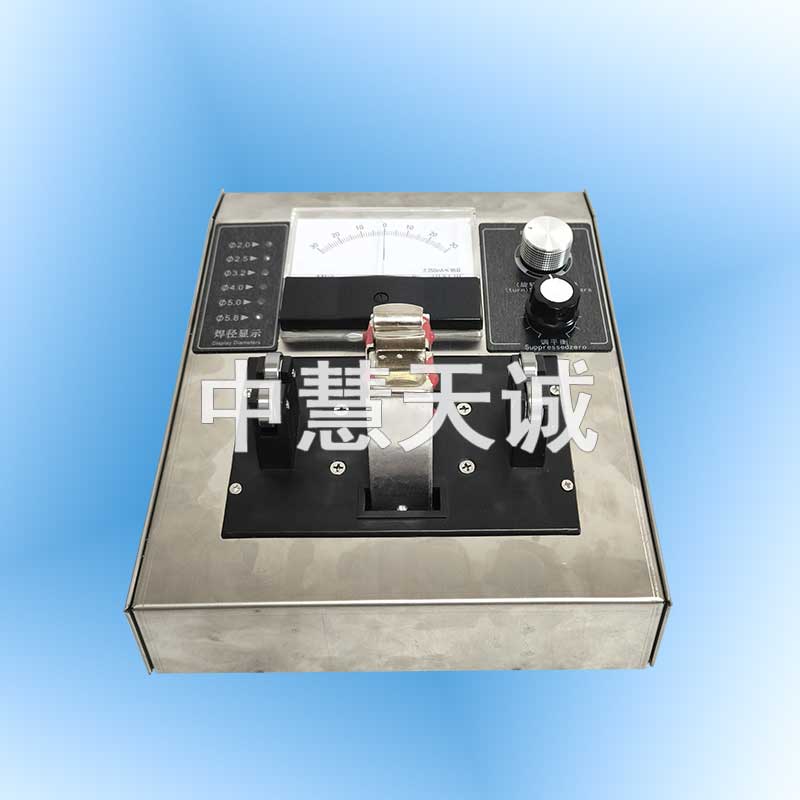

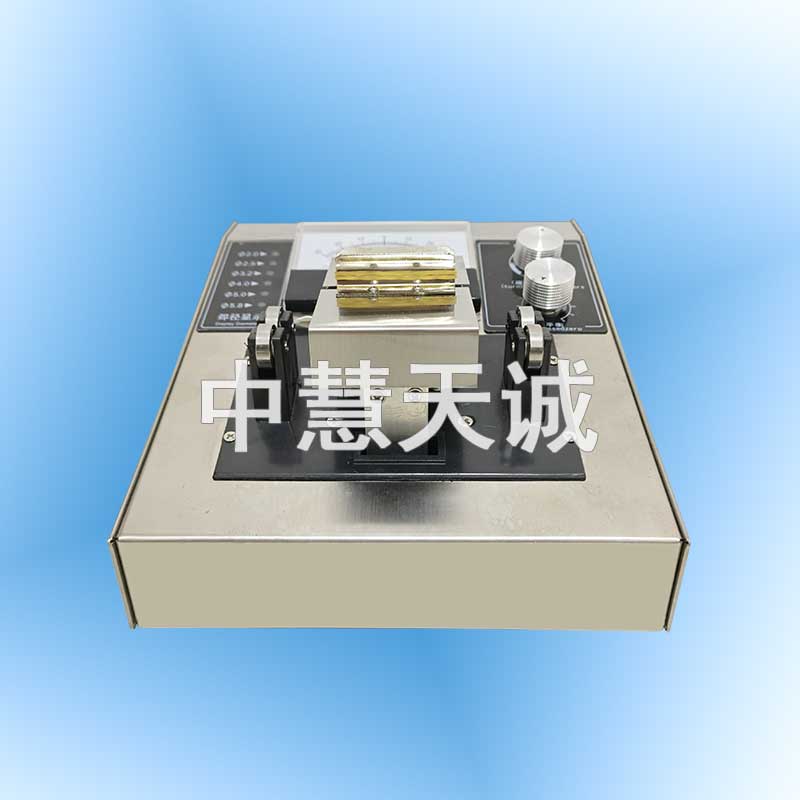

偏心仪在焊条厂用于对Φ2.0、Φ2.5、Φ3.2、Φ4.0、Φ5.0、Φ5.8，直径是（磁性）非磁性焊芯的电焊条偏心测量。可用于生产线上偏心检测，以便涂粉机头的调整以及实验室、检验科室对焊条偏心的测量检定。
磁性（非磁性）焊芯的电焊条偏心度
|
磁性焊条（碳钢等） | 非磁性焊条（不锈钢等）
|
焊条直径Φ2.0、Φ2.5、Φ3.2、Φ4.0、Φ5.0、Φ5.8mm 功耗小于：8W 测量精度：±0.005m 分度值：0.005mm | 焊条直径Φ2.0、Φ2.5、Φ3.2、Φ4.0、Φ5.0、Φ5.8mm 功耗小于：10W 测量精度：±0.005m 分度值：0.005mm |

|
|
|
二、原理：
两传感探头采用涡流探头将各自检得的电流信号经差分后，送交直流变换器，再经放大后，用二次仪器显示出来，进行焊条偏心的判别。
如焊条不偏心，两探头检得的信号相等，差分后为零，输出也就为零。
三、参数性能：
使用电源：AC 220±10V
功耗小于：10W
指针范围：±0.30mm
测量精度：±0.005m
分度值：0.005mm
环境温度：0℃~40℃
仪器重量：3kg
四、使用方法
1.将电源插入带地线的三孔插座，打开开关，指示灯亮。
2.将仪器面板右上方的规格选择按至被测焊条相应规格指示位置，调节平衡电位器，使指针指向零位。
3.将焊条置于支架上，慢速旋转一周并观察表头指针，左右偏摆的MAX值之和为焊条的偏心值（仪表的分格为0.01mm）。
国标GB/T 5117(5118)中规定φ2.5以下的焊条偏心度不大于7%为合格品，φ3.2、φ4.0的焊条偏心度不大于5%为合格品，φ5.0以上的焊条偏心度不大运4%为合格品。
偏心度与偏心值的换算：
焊条偏心度=2△/（D+d）
=2（T1-T2）/（T1+T2）
其中：
△：指针左右偏摆MAX值之和
D：被测焊条药皮外径

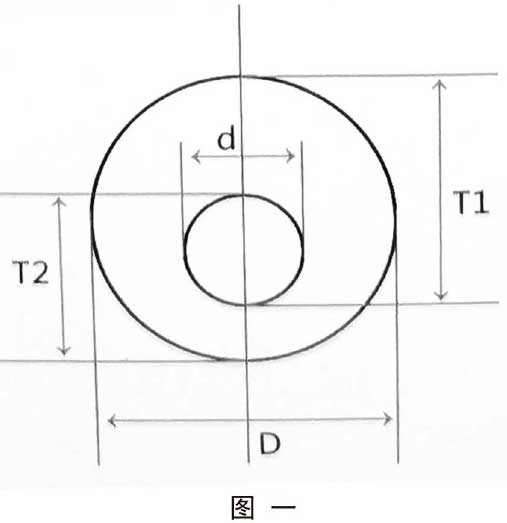

d：被测焊条焊芯直径（见图一）
5、焊条规格的选择及标定：
A.标定焊条

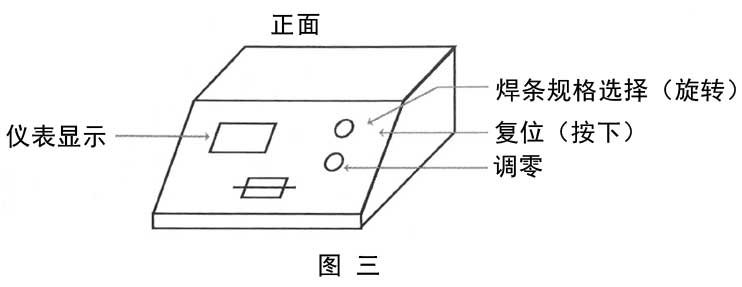

先将仪器电源接通，打开开关，调节调零电位器，使输出指示为零，将标定焊条置于支架上，并转动焊条，使左右指示为报告书中的标称值，如有差别请打开后板，按照从左到右，从小到大调整衰减电位至与之相符。（图二、图三）
A.所测焊条
先将仪器电源接通，打开开关，调节调零电位器，使输出指示为零，将所测焊条置于支架上，并转动焊条，并转动焊条使指示仍为零，用一已知厚度的平坦非金属片（如纸，一般用厚度为10mm左右），在前后传感器的钨钢与焊条间插入，偏左偏右的指示之和应与插入的非金属片厚度相等，如有差别，请调整衰减电位器与之相符（图二、图三）。
五、注意事项：
1.本仪器不应在强磁场或有腐蚀性气体的环境中工作，不将铁磁材料靠近探头。
2.测试时环境温度不应有明显变化，相对湿度要低。
3.本仪器安放平稳，不应有强烈震动。
4.表左右指示不对称太大时，可将探头外壳的螺钉松开调整耐磨材料的位置，重新校验后即可使用，涂层的不完全呈圆形，也是造成电表指示不对称的原因。
5.测试时应缓慢转动，否则测出的数值不为MAX偏心值。
6.针左摆，焊芯偏后。
7.本仪器在经长途运输后须重新标定。
8.本仪器在使用一段时间后须重新标定。（周期 一般为30天左右）
9.用焊芯在本仪器上测试有偏心属正常。
